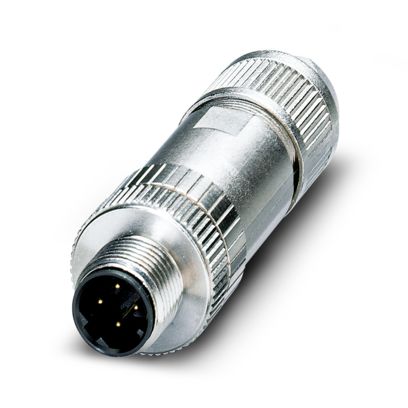

Разъем для передачи данных, Ethernet CAT5 (100 Мбит/с), 4-позиционный, экранированный, штекер прямой M12, кодировка: D, соединение методом прорезания изоляции, материал накатки: латунь, никелированная, внешний диаметр кабеля 4 мм ... 8 мм
| Примечание к собранию | ПРИМЕЧАНИЕ: Соблюдайте допустимые радиусы изгиба при прокладке кабелей, поскольку степень защиты может быть под угрозой, если изгибающие силы слишком велики. Уменьшите механические нагрузки перед разъемом, например, с помощью кабельных стяжек. |
| Тип продукта | Круглый разъем (со стороны кабеля) |
| Приложение | Данные |
| Тип датчика | Ethernet |

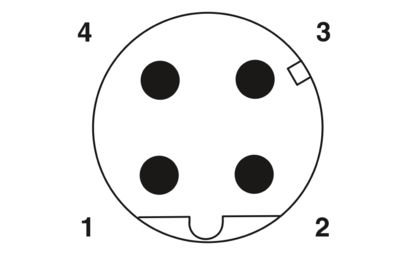

| Количество позиций | 4 |
| Количество кабельных выходов | 1 |
| Экранированный | да |
| Кодирование | Д |
| Кабельный выход | прямой |
| Характеристики изоляции |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |

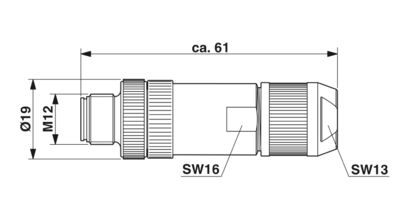

| Чертеж с размерами |  |
| Ширина | 19 мм |
| Высота | 19 мм |
| Длина | 61 мм |
| Внешние размеры |
| Наружный диаметр | 4 мм ... 8 мм |
| Жилье |
| Диаметр корпуса | 19 мм |
| Класс воспламеняемости согласно UL 94 | В0 |
| Материал уплотнения | Неопрен |
| Материал корпуса рукоятки | Цинк, литье под давлением, никелированное |
| Контактный материал | CuSn |
| Материал контактной поверхности | Ni/Au |
| Материал носителя контакта | ПА 6 |
| Материал для винтового соединения | Латунь, никелированная |
| Соединение проводников |
| Метод подключения | Соединение со смещением изоляции |
| Поперечное сечение соединения | 0,14 мм² ... 0,34 мм² |
| Поперечное сечение соединения AWG | 26 ... 22 |
| Момент затяжки | 0,4 Нм (накатка M12) |
| 0,8 Нм (Соединитель с соединительной муфтой) |
| 3 Нм (гайка нажимная с соединительной муфтой) |
| Контактное сопротивление | ≤ 5 мОм |
| Сопротивление изоляции | ≥ 100 МОм |
| Номинальное напряжение U N | 48 В переменного тока |
| 60 В постоянного тока |
| Номинальный ток I N | 1,75 А |
| Механические данные |
| Циклы вставки/извлечения | ≥ 100 |
| Соединение 1 |
| Дизайн головы | Затыкать |
| Выход кабеля головки | прямой |
| Тип резьбы головки | М12 |
| Кодирование | Д |
| Тип/категория сигнала | Ethernet CAT5 (на основе IEC 11801), 100 Мбит/с |
| Условия окружающей среды |
| Степень защиты | IP67 |
| Температура окружающей среды (эксплуатация) (штекерный разъем/гнездовой разъем) | -40 °С ... 85 °С |
| М12 |
| Стандартное обозначение | Разъем М12 |
| Стандарты/спецификации | в соответствии с МЭК 61076-2-101 |
| Номер товара | 1543223 |
| Упаковочная единица | 1 шт. |
| Минимальный объем заказа | 1 шт. |
| Ключ продаж | АФ2КДИ |
| Ключ продукта | АФ2КДИ |
| Страница каталога | Страница 257 (С-8-2015) |
| GTIN | 4046356097383 |
| Вес за штуку (включая упаковку) | 41,166 г |
| Вес за штуку (без упаковки) | 42,385 г |
| Номер таможенного тарифа | 85366990 |
| Страна происхождения | DE |
