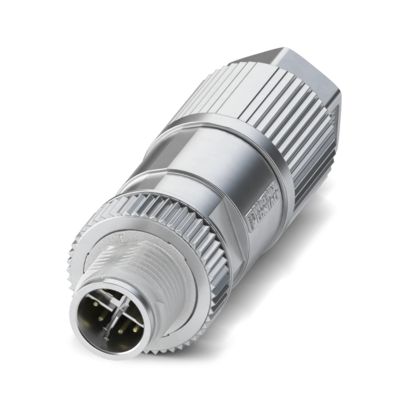

Штекерные соединители для передачи данных, Ethernet CAT6A (10 Гбит/с), 8-контактный, без галогенов, экранирован., Штекеры прямое M12, кодирование: X, Клеммы с ножевыми контактами, материал накатанной гайки: Цинк. литья под давлением, с никелевым покрытием, наружный диаметр проводника 5 мм ... 9,7 мм

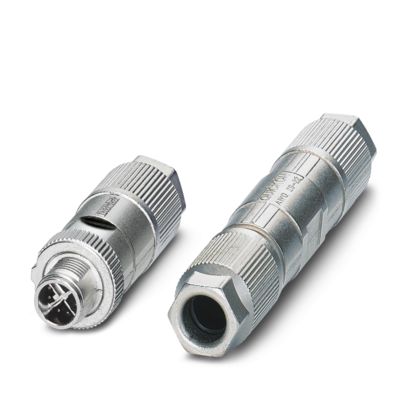

| Указание по монтажу | ПРЕДУПРЕЖДЕНИЕ! При прокладке кабеля учитывать допустимые радиусы изгиба, так как из-за высоких изгибающих усилий будет нарушен степень защиты. Предохранять штекерный соединитель от механических нагрузок, например, с помощью кабельной стяжки. |
| Тип изделия | Круглый штекерный соединитель (со стороны кабеля) |
| Применение | Данные |
| Тип датчика | Ethernet |
| Полюсов | 8 |
| Количество подключаемых кабелей | 1 |
| Экранирован. | есть |
| Механические ключи | X |
| Кабельный отвод | прямое |
| Изоляционные характеристики |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |

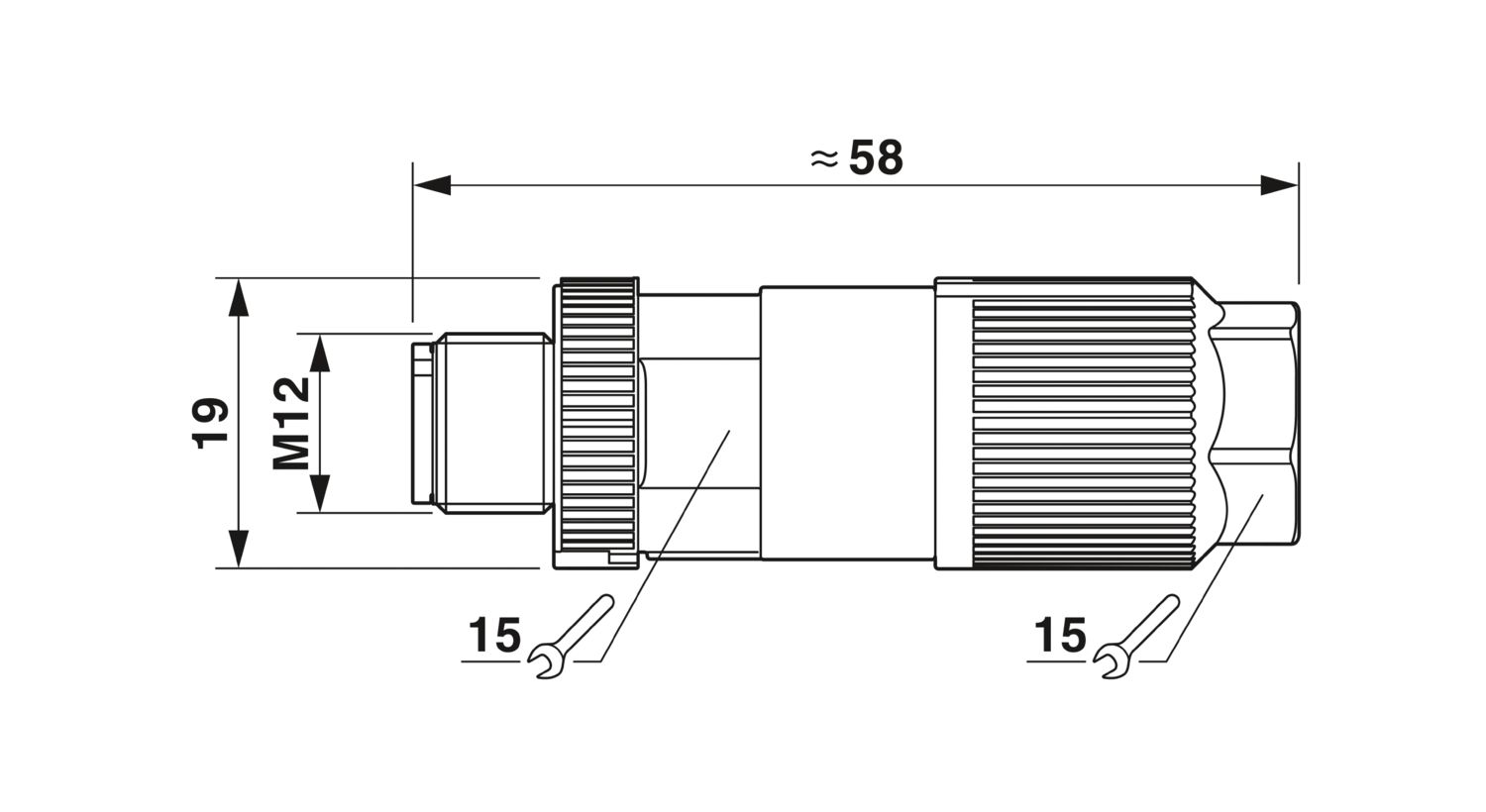

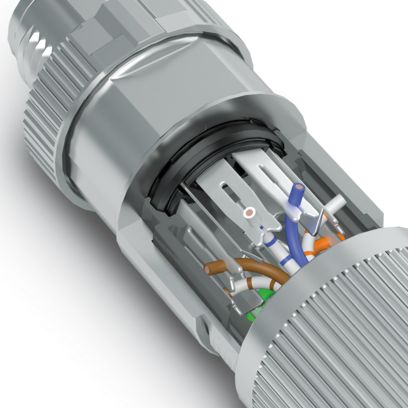

| Чертеж |  |
| Длина | 58 мм |
| Раствор ключа - накидная гайка | 15 мм |
| Наружный размер |
| Наружный диаметр | 5 мм ... 9,7 мм |
| Корпуса |
| Диаметр корпуса | 19 мм |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, уплотнение | NBR |
| Материал корпуса ручки | Цинк. литья под давлением, с никелевым покрытием |
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PA 6.6 |
| Материал резьбового соединения | Цинк. литья под давлением, с никелевым покрытием |
| Стандарты / нормативные документы | PA 6.6 |
| Изоляционный материал жилы | ПВХ / PE / PP / Резина |
| Соединение провода |
| Тип подключения | Клеммы с ножевыми контактами |
| Сечение проводников | 0,14 мм² ... 0,34 мм² (гибкий) |
| 0,14 мм² ... 0,34 мм² (жесткий) |
| Сечение AWG | 26 ... 22 (гибкий) |
| 26 ... 22 (жесткий) |
| Момент затяжки | 0,4 Нм (Накатанная гайка М12) |
| 5 Нм (Контргайка) |

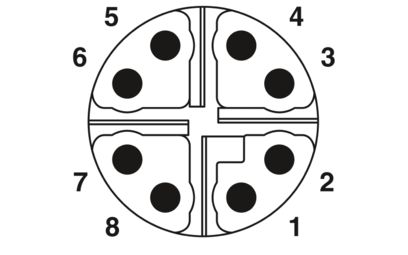

| Разводка подсоединений |
| Контакт | цвет (обозначение сигнала) | контакт (опционально) | 1 = WHOG (D1+) |
| 2 = OG (D1-) |
| 3 = WHGN (D2+) |
| 4 = GN (D2-) |
| 5 = WHBN (D4+) |
| 6 = BN (D4-) |
| 7 = WHBU (D3-) |
| 8 = BU (D3+) |
| Расчетное импульсное напряжение | 0,8 кВ |
| Сопротивление изоляции | ≥ 100 МОм |
| Номинальное напряжение UN | 48 В AC |
| 60 В DC |
| Номинальный ток IN | 0,5 A |
| Механические данные |
| Циклы установки | ≥ 100 |
| Подключение 1 |
| Исполнение головки | Штекеры |
| Кабельный отвод головки | прямое |
| Тип резьбы головки | M12 |
| Механические ключи | X |
| Тип сигнала/категория | Ethernet CAT6A (МЭК 11801), 10 Гбит/с |
| Условия окружающей среды |
| Степень защиты | IP65 |
| IP67 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (вилка / розетка) |
| Температура окружающей среды (при монтаже) | -5 °C ... 50 °C |
| Испытание |
| Стандарты/нормативные документы | PA 6.6: Противопожарная защита для рельсовых автомобилей - требования R22, R23, R24 и R26 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
| M12 |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | в соответствии с МЭК 61076-2-109 |
| Обозначение стандарта | Шок, вибрация |
| Стандарты/нормативные документы | EN 50155:2001 |
| Номер артикула | 1411043 |
| Упаковочная единица | 1 Количество |
| Минимальное количество, предусмотренное условиями заказа | 1 Количество |
| Ключ изделия | AF2CDI |
| Страница каталога | Стр. 342 (C-2-2019) |
| GTIN | 4046356997935 |
| Вес/шт. (с упаковкой) | 42,94 g |
| Вес/шт. (без упаковки) | 42 g |
| Номер таможенного тарифа | 85366990 |
| Страна происхождения | DE |
