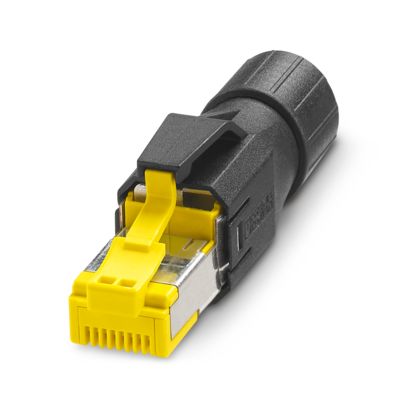

Штекерный соединитель RJ45, конструкция: RJ45, cтепень защиты: IP20, полюсов: 8, 10 Гбит/с, CAT6A, материал: Пластмасса, тип подключения: Клеммы с ножевыми контактами, сечение проводников: AWG 26- 24, кабельный отвод: прямое, цвет: черный, Ethernet
| Конструкция | RJ45 |
| Тип датчика | Ethernet |
| Полюсов | 8 |
| Количество подключаемых кабелей | 1 |
| Экранирован. | есть |
| Кабельный отвод | прямое |
| Позиции/контакты | 8P8C |
| Изоляционные характеристики |
| Категория перенапряжения | I |
| Степень загрязнения | 2 |
| Расчетное напряжение (III/3) | 72 В (DC) |
| Расчетный ток | 1,75 A |
| Контактное сопротивление | < 20 мΩ (Контакт) |
| < 100 мΩ (Экран) |
| Диапазон частот | до 500 МГц |
| Сопротивление изоляции | > 500 МОм |
| Номинальное напряжение UN | 48 В |
| Номинальный ток IN | 1,75 A |
| Переходное сопротивление одной контактной пары | < 20 Ом |
| Переходное сопротивление | > 10 мΩ (Проводник - IDC) |
| 0,005 Ом (Гибкий проводник - IDC) |
| Среда передачи | Медь |
| Скорость передачи данных | 10 Гбит/с |
| Характеристики передачи (категория) | CAT6A |
| Скорость передачи | 10 ГБит/с |
| Волновое сопротивление | 100 Ом |
| Технология подключения |
| Тип подключения | Клеммы с ножевыми контактами |
| Сечение AWG | 26 ... 24 (жесткий) |
| 26 ... 24 (гибкий) |
| Сечение проводников | 0,14 мм² ... 0,22 мм² (жесткий) |
| 0,14 мм² ... 0,22 мм² (гибкий) |
| Подключение согласно стандарту | МЭК 60603-7-51 |
| Угол кабельного отвода | 180 |
| Ширина | 13,8 мм |
| Высота | 17,3 мм |
| Длина | 55,5 мм |
| Цвет | черный |
| Класс воспламеняемости согласно UL 94 | V2 |
| Материал корпуса | Пластмасса |
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Au/Ni |
| Материал, держатель контакта | PC |
| Материал, защелка | PC |
| Материал резьбового соединения | PA |
| Наружный диаметр кабеля | 4,5 мм ... 8 мм |
| Наружный диаметр кабеля | 4,5 мм ... 8 мм |
| Сечение жил кабеля | 0,14 мм² |
| Испытательное напряжение, фаза / фаза | 1000 В |
| Испытательное напряжение, фаза / экран | 1500,00 В |
| Волновое сопротивление | 100 Ом |
| Механические данные |
| Циклы установки | ≥ 750 |
| Усилие установки сигнального контакта | < 20,00 Н |
| Усилие съема сигнального контакта | < 20 Н |
| Спецификация испытания |
| Тип испытания | Испытание вибростойкости |
| Спецификации по испытанию | МЭК 60068-2-6 |
| Частота | 10-500 Hz |
| Скорость развертки | 1 октава/мин. |
| Амплитуда | 0,35 мм |
| Ускорение | 50,00 м/c² |
| Продолжительность испытания | 20,00 c |
| Условия окружающей среды |
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Тип монтажа | Возможность сборки в полевых условиях |
| Номер артикула | 1419001 |
| Упаковочная единица | 1 Количество |
| Минимальное количество, предусмотренное условиями заказа | 1 Количество |
| Ключ изделия | ABNAAE |
| GTIN | 4046356521567 |
| Вес/шт. (с упаковкой) | 12,1 g |
| Вес/шт. (без упаковки) | 10,034 g |
| Номер таможенного тарифа | 85366990 |
| Страна происхождения | PL |
