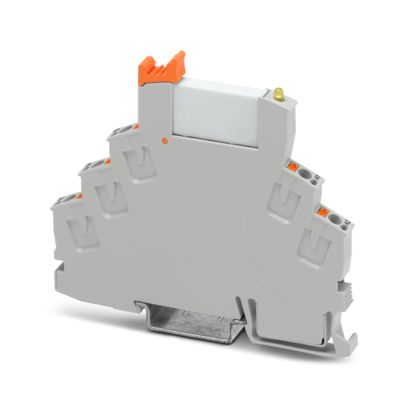

Предустановленный релейный модуль с разъемами Push-in, состоящий из: установочного блока (основания) с выталкивателем и реле с силовыми контактами. Исполнение контакта: 1 переключающий контакт. Входное напряжение: 24 В DC
Вставные электро-механические и полупроводниковые реле серии RIFLINE complete так же, как и базовые цоколи, имеют допуск согласно UL 508. Соответствующие допуски можно найти на странице каждого отдельного компонента.
| Тип изделия | Релейный модуль |
| Серия изделий | RIFLINE complete |
| Применение | Универсальный |
| Режим работы | 100 % ED |
| Долговечность механическая | прибл. 2x 107 коммутационных циклов |
| Изоляционные характеристики |
| Изоляция | безопасное разделение |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Состояние обслуживания данных |
| Дата последней ревизии данных | 18.09.2025 |

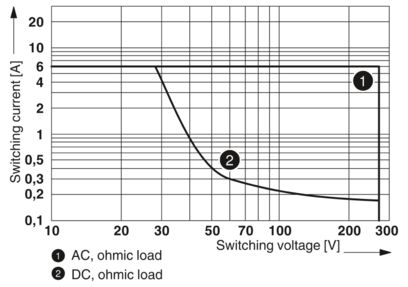

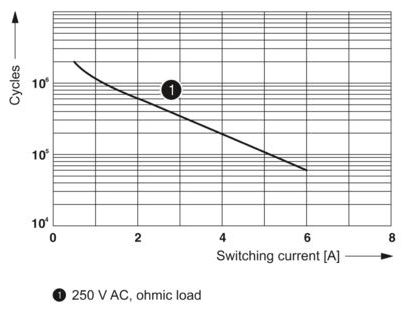

| Долговечность, электрич. | см. диаграмму |
| Макс. мощность потерь при номинальных условиях | 0,22 Вт |
| Испытательное напряжение (Обмотка/контакт) | 4 кВeff (50 Гц, 1 мин., обмотка/контакт) |
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение | 6 кВ |
| Активная часть |
| Входное номинальное напряжение UN | 24 В DC |
| Диапазон входных напряжений | 19,2 В DC ... 36 В DC (20 °C) |

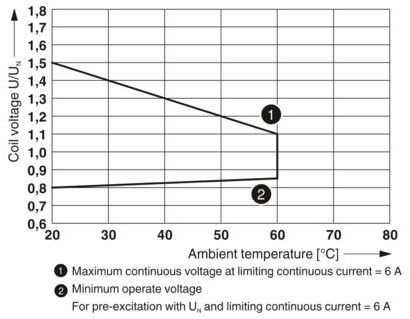

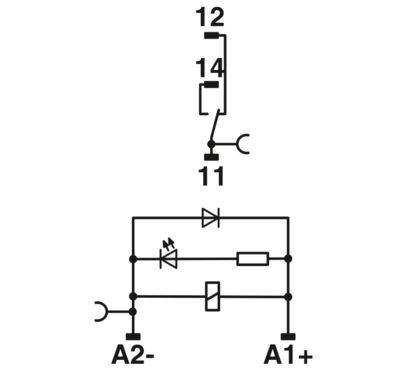

| Диапазон входных напряжений относительно UN | см. диаграмму |
| Логика работы привода | с одним устойчивым положением |
| Привод (полярность) | поляризованный |
| Типовой входной ток при UN | 9 мА |
| Время срабатывания, типовое | 5 мс |
| Время возврата, типовое | 8 мс |
| Напряжение на катушке | 24 В DC |
| Защитная схема | Безынерционный диод |
| Индикация рабочего напряжения | LED желт. |
| Коммутация |
| Исполнение контакта | 1 переключающий контакт |
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgSnO |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 5 В (100 мА) |
| Предельный ток длительной нагрузки | 6 A |
| Минимальный коммутационный ток | 10 мА (12 B) |

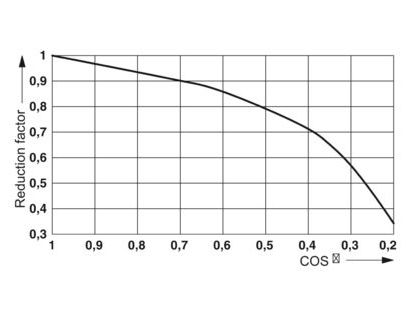

| Мощность отключения (активная нагрузка), максимальная | 140 Вт (24 В DC) |
| 20 Вт (48 B DC) |
| 18 Вт (60 B DC) |
| 23 Вт (110 В DC) |
| 40 Вт (220 В DC) |
| 1500 ВА (250 В AC) |
| Категория использования CB Scheme (IEC 60947-5-1) | AC15, 3 A/250 В (Замыкатель) |
| AC15, 1 A/250 В (НЗ контакт) |
| DC13, 1,5 A/24 В (Замыкатель) |
| DC13, 0,2 A/110 В (Замыкатель) |
| DC13, 0,1 A/220 В (Замыкатель) |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
| 0,14 мм² ... 1,5 мм² (Кабельный наконечник с изолирующим хомутом) |
| Сечение проводника AWG | 24 ... 16 |
| Размеры изделия |
| Ширина | 6,2 мм |
| Высота | 93 мм |
| Глубина | 78 мм |
| Цвет | серый (RAL 7042) |
| Класс воспламеняемости согласно UL 94 (Корпуса) | V2 (Корпус) |
| Условия окружающей среды |
| Степень защиты (Установочный блок реле) | IP20 (Установочный блок реле) |
| Степень защиты (Реле) | RT III (Реле) |

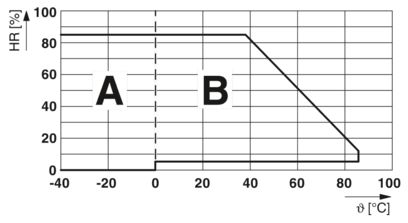

| Температура окружающей среды (при эксплуатации) | -40 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Испытание вредными газами |
| Маркировка | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 |
| Стандарты / нормативные документы | МЭК 60947-5-1 |
| Тип монтажа | Установка на монтажную рейку |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Монтажное положение | на выбор |
| Номер артикула | 2903370 |
| Упаковочная единица | 10 Количество |
| Минимальное количество, предусмотренное условиями заказа | 10 Количество |
| Ключ изделия | DK6528 |
| GTIN | 4046356731942 |
| Вес/шт. (с упаковкой) | 27,78 g |
| Вес/шт. (без упаковки) | 24,2 g |
| Номер таможенного тарифа | 85364110 |
| Страна происхождения | CN |
Номинальный ток,( In ) (А):
6
