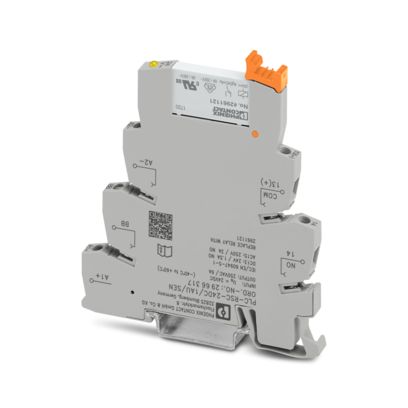

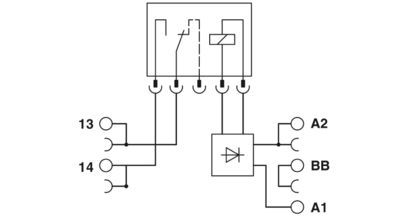

PLC-INTERFACE для функций ввода, состоит из основной клеммы PLC-BSC.../SEN с винтовым зажимом и вставным мини-реле с многосл. золотым контактом, для монтажной рейки NS 35/7,5, 1 замыкающий контакт, входное напряжение 24 В DC

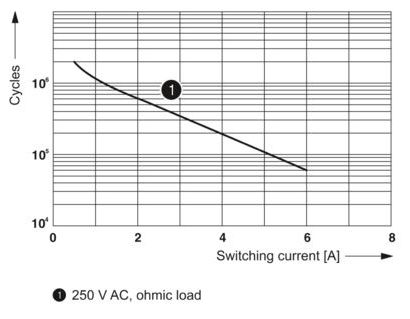

| Тип изделия | Релейный модуль |
| Серия изделий | PLC-INTERFACE |
| Применение | Функция ввода |
| Режим работы | 100 % ED |
| Долговечность механическая | 2x 107 коммутационных циклов |
| Состояние обслуживания данных |
| Дата последней ревизии данных | 21.03.2025 |
| Макс. мощность потерь при номинальных условиях | 0,22 Вт |
| Испытательное напряжение (Обмотка/контакт) | 4 кВ AC (50 Гц, 1 мин., обмотка/контакт) |
| Изоляционные характеристики: Катушка/контакт |
| Расчетное напряжение изоляции | 250 В |
| Расчетная стойкость к импульсному напряжению | 6 кВ |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Активная часть |
| Входное номинальное напряжение UN | 24 В DC |

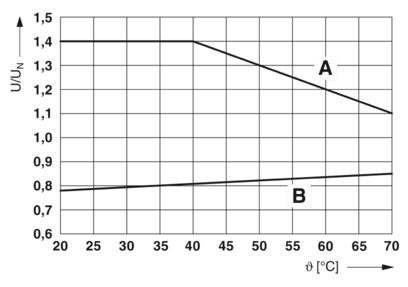

| Диапазон входных напряжений | 18,5 В DC ... 33,6 В DC (20 °C) |
| Номинальное напряжение (вставное электромеханическое реле) | 24 В DC |
| Логика работы привода | с одним устойчивым положением |
| Привод (полярность) | поляризованный |
| Типовой входной ток при UN | 9 мА |
| Время срабатывания, типовое | 5 мс |
| Время возврата, типовое | 8 мс |
| Защитная схема | Защита от переполюсовки; Диод защиты от переполюсовки |
| Безынерционный диод; Безынерционный диод |
| Индикация рабочего напряжения | LED желт. |
| Коммутация |
| Исполнение контакта | 1 замыкающий контакт |
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgSnO, с покрытием золотом |
| Максимальное напряжение переключения | 30 В AC |
| 36 В DC |
| Минимальное напряжение переключения | 100 мВ (при 10 мА) |
| Макс. ток продолжительной нагрузки | 50 мА |
| Максимальный пусковой ток | 50 мА |
| Минимальный коммутационный ток | 1 мА (24 B) |
| Ток короткого замыкания | 200 A (условный ток короткого замыкания) |
| Мощность отключения (активная нагрузка), максимальная | 1,2 Вт (при 24 В DC) |
| Выходные предохранители | 4 A gL/gG NEOZED |
| Коммутация: при поврежденном золотом покрытии |
| Указание | следующие значение приведены для поврежденного золотого покрытия |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 5 В (при100 мA) |
| Макс. ток продолжительной нагрузки | 6 A |
| Минимальный коммутационный ток | 10 мА (при 12 В) |
| Мощность отключения (активная нагрузка), максимальная | 140 Вт (при 24 В DC) |
| 20 Вт (При 48 В DC) |
| 18 Вт (При 60 В DC) |
| 23 Вт (При 110 В DC) |
| 40 Вт (При 220 В DC) |
| 1500 ВА (при 250 В AC) |
| Коммутационная способность | 2 A (при 24 В, DC13) |
| 0,2 A (при 110 В, DC13) |
| 0,1 A (при 220 В, DC13) |
| 3 A (при 24 В, AC15) |
| 3 A (при 120 В, AC15) |
| 3 A (при 230 В, AC15) |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| 0,2 мм² ... 2,5 мм² (Отдельный кабельный наконечник) |
| 2x 0,5 мм² ... 1,5 мм² (Сдвоенный кабельный наконечник) |
| Сечение проводника AWG | 26 ... 14 |
| Момент затяжки | 0,6 Нм ... 0,8 Нм |
| Ширина | 6,2 мм |
| Высота | 80 мм |
| Глубина | 94 мм |
| Цвет | серый (RAL 7042) |
| Класс воспламеняемости согласно UL 94 | V0 (Корпус) |
| Условия окружающей среды |
| Степень защиты (Установочный блок реле) | IP20 (Установочный блок реле) |

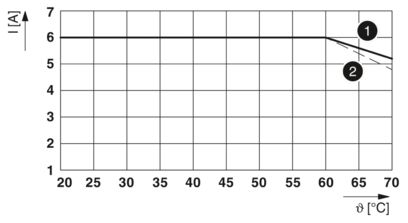

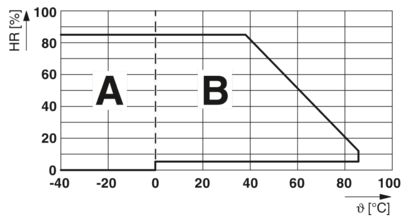

| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (см. Изменение хар-к) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| CE |
| Сертификат | Соответствие требованиям ЕС |
| UKCA |
| Сертификат | Соответствие требованиям UKCA |
| Разрешение на применение в судостроении |
| Сертификат | TAE0000196 |
| Испытание вредными газами |
| Маркировка | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 |
| Данные судостроения |
| Temperature | D |
| Humidity | A |
| Вибрации | B/C |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению |
| Стандарты / нормативные документы |
| Стандарты / нормативные документы | МЭК 60664 |
| МЭК 60947-5-1 |
| Тип монтажа | Установка на монтажную рейку |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Монтажное положение | на выбор |
| Номер артикула | 2966317 |
| Упаковочная единица | 10 Количество |
| Минимальное количество, предусмотренное условиями заказа | 1 Количество |
| Код продажи | 08 |
| Ключ изделия | DK6227 |
| Страница каталога | Стр. 380 (C-5-2019) |
| GTIN | 4017918130800 |
| Вес/шт. (с упаковкой) | 38,95 g |
| Вес/шт. (без упаковки) | 33,51 g |
| Номер таможенного тарифа | 85364190 |
| Страна происхождения | DE |
Номинальный ток,( In ) (А):
4
