Артикул: 0-2900305
Тип подключения: Зажимы Push-in
Степень защиты: RT III (Реле) IP20 (Установочный блок реле)
Тип монтажа: Установка на монтажной рейке

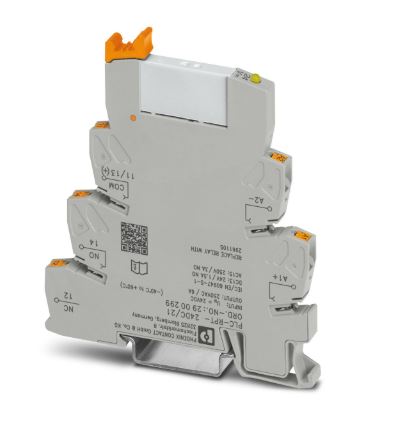

Реле в наборе: база реле PLC BPT-230UC/21 + вставное реле HF41F/60-ZST / 60103001 (РПВМ-1-60D-1), Модуль релейный
Страна производства - РОССИЯ
Минимальный заказ 10
Норма упаковки 10
Категория перенапряжения III
Тип подключения Зажимы Push-in
Температура окружающей среды (при эксплуатации) -40 °C ... 55 °C
Стандарты / нормативные документы МЭК 60947-5-1
Применение Универсальный
Длина 80 мм
Ширина 6,2 мм
Глубина 94 мм
Сечение проводника AWG 26 ... 14
Сечение гибкого провода 0,14 мм² ... 2,5 мм² 0,2 мм² ... 2,5 мм² (Отдельный кабельный наконечник) 2x 0,5 мм² ... 1 мм² (Сдво
Сечение жесткого провода 0,14 мм² ... 2,5 мм²
Длина снятия изоляции 10 мм
Тип подключения Зажимы Push-in
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Степень защиты RT III (Реле) IP20 (Установочный блок реле)
Макс. мощность потерь при номинальных условиях 0,74 Вт

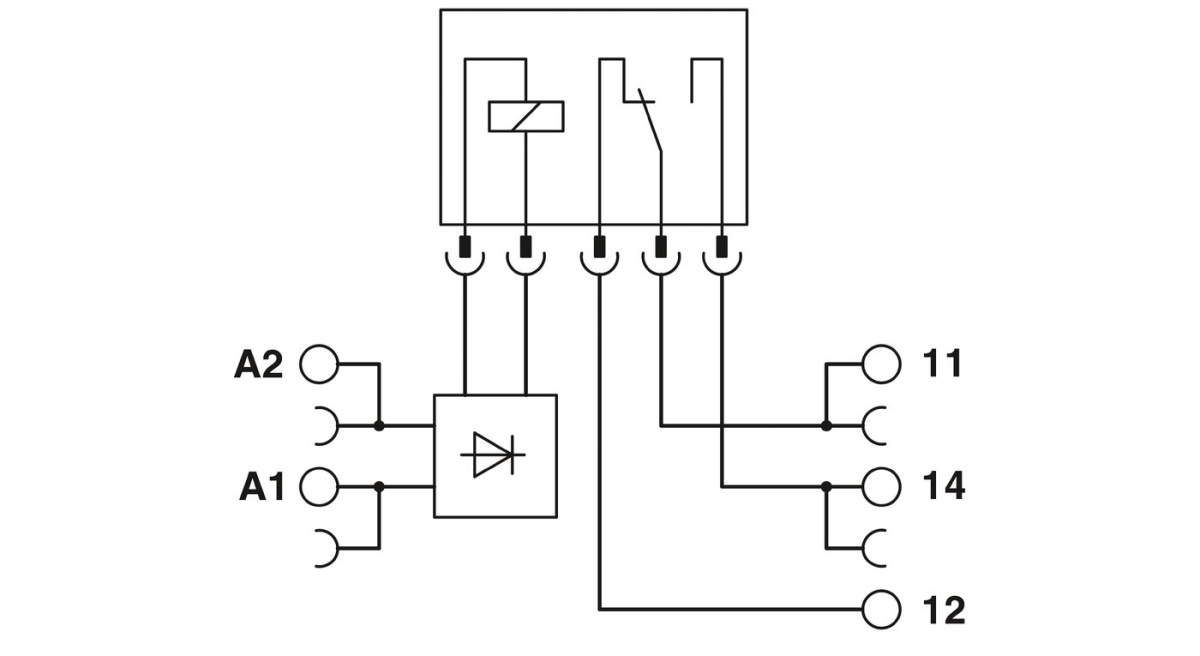

Защитная схема Мостиковый выпрямитель; Мостиковый выпрямитель
Испытательное напряжение Обмотка/контакт 4 кВ AC (50 Гц, 1 мин., обмотка/контакт)
Тип монтажа Установка на монтажной рейке
Монтажное положение на выбор
Указания по монтажу устанавливаются в ряд без промежутков
Указания по эксплуатации Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3),
Указание по ЭМС ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Диапазон входных напряжений 179,4 В AC ... 264,5 В AC (20 °C) 171,6 В DC ... 253 В DC (20 °C)
Входное номинальное напряжение UN 230 В AC 220 В DC
Индикация рабочего напряжения LED желт.
Типовой входной ток при UN 3,2 мА (при UN = 230 В AC) 3 мА (при UN = 220 В DC)
Режим работы 100 % ED
Тип коммутационного контакта Одинарный контакт
Макс. ток продолжительной нагрузки 6 A
Долговечность механическая 2x 107 коммутационных циклов
Максимальное напряжение переключения 250 В AC/DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В
Минимальный коммутационный ток 10 мА (12 В)
Коммутационная способность 2 A (при 24 В, DC13) 0,2 A (при 110 В, DC13) 0,1 A (при 220 В, DC13) 3 A (при 24 В, AC15) 3 A (при 1
Исполнение контакта 1 переключающий контакт
Минимальное напряжение переключения 5 В (100 мА)
Страна происхождения RU
Вес/шт. (без упаковки) 31,27 g
Вес/шт. (с упаковкой) 36,32 g
