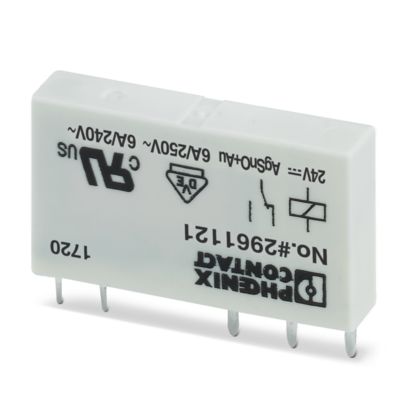

Вставное миниатюрное силовое реле с многослойным золотым контактом, 1 переключающий контакт, входное напряжение 24 В DC
| Тип изделия | Одиночное реле |
| Режим работы | 100 % ED |

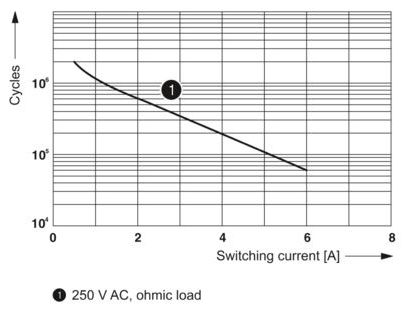

| Долговечность механическая | 2x 107 коммутационных циклов |
| Изоляционные характеристики |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Состояние обслуживания данных |
| Дата последней ревизии данных | 05.09.2025 |
| Макс. мощность потерь при номинальных условиях | 0,17 Вт |
| Испытательное напряжение (Обмотка/контакт) | 4 кВ AC (50 Гц, 1 мин., обмотка/контакт) |
| Активная часть |
| Входное номинальное напряжение UN | 24 В DC |
| Диапазон входных напряжений | 14,4 В DC ... 66 В DC |
| Диапазон входных напряжений относительно UN | см. диаграмму |
| Логика работы привода | с одним устойчивым положением |
| Привод (полярность) | биполярное |
| Типовой входной ток при UN | 7 мА |
| Время срабатывания, типовое | 5 мс |
| Время возврата, типовое | 2,5 мс |
| Сопротивление катушки | 3390 Ом ±10 % (при 20 °C) |
| Коммутация |
| Исполнение контакта | 1 переключающий контакт |
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgSnO, с покрытием золотом |
| Максимальное напряжение переключения | 30 В AC |
| 36 В DC |
| Минимальное напряжение переключения | 100 мВ (при 10 мА) |
| Предельный ток длительной нагрузки | 50 мА |
| Максимальный пусковой ток | 50 мА |
| Минимальный коммутационный ток | 1 мА (при 24 В) |
| Мощность отключения (активная нагрузка), максимальная | 1,2 Вт (при 24 В DC) |
| Коммутация: при поврежденном золотом покрытии |
| Указание | следующие значение приведены для поврежденного золотого покрытия |
| Материал контакта | AgSnO |
| Максимальное напряжение переключения | 250 В AC |
| Минимальное напряжение переключения | 5 В (при100 мA) |
| Предельный ток длительной нагрузки | 6 A |
| Минимальный коммутационный ток | 10 мА (при 12 В) |

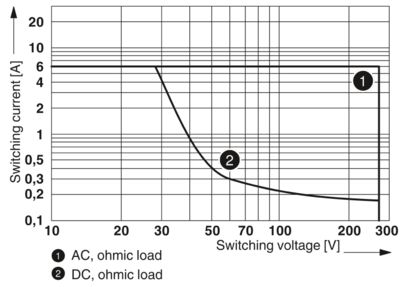

| Мощность отключения (активная нагрузка), максимальная | 140 Вт (при 24 В DC) |
| 20 Вт (При 48 В DC) |
| 18 Вт (При 60 В DC) |
| 23 Вт (При 110 В DC) |
| 40 Вт (При 220 В DC) |
| 1500 ВА (при 250 В AC) |
| Коммутационная способность | 2 A (при 24 В, DC13) |
| 0,2 A (при 110 В, DC13) |
| 0,1 A (при 220 В, DC13) |
| 3 A (при 24 В, AC15) |
| 3 A (при 120 В, AC15) |
| 3 A (при 230 В, AC15) |
| Тип подключения | Разъем / выводы под пайку |

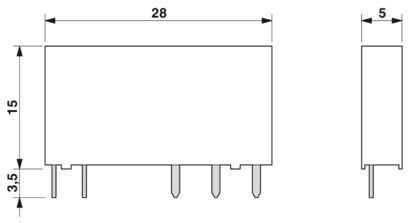

| Чертеж |  |
| Ширина | 5 мм |
| Высота | 28 мм |
| Глубина | 15 мм |
| Условия окружающей среды |
| Степень защиты | RT III |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Испытание вредными газами |
| Маркировка | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 |
| Стандарты / нормативные документы | МЭК 60664 |
| EN 50178 |
| EN 61810-1 |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Монтажное положение | на выбор
|
| Номер артикула | 2961121 |
| Упаковочная единица | 10 Количество |
| Минимальное количество, предусмотренное условиями заказа | 10 Количество |
| Код продажи | 08 |
| Ключ изделия | DK6922 |
| GTIN | 4017918130879 |
| Вес/шт. (с упаковкой) | 6,92 g |
| Вес/шт. (без упаковки) | 6,525 g |
| Номер таможенного тарифа | 85364900 |
| Страна происхождения | CZ |
Номинальный ток,( In ) (А):
6
