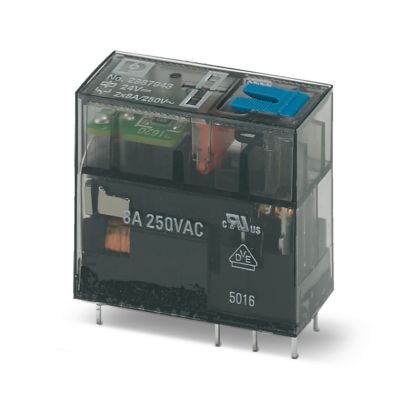

Вставное миниатюрное реле, с силовым контактом, 2 переключающих контакта, кнопка для тестирования, механический индикатор коммутационного положения, статусный светодиод, диод свободного хода, полярность А1+, А2, входное напряжение 24 В DC
| Тип изделия | Одиночное реле |
| Долговечность механическая | 5x 106 коммутационных циклов |
| Состояние обслуживания данных |
| Дата последней ревизии данных | 05.09.2025 |

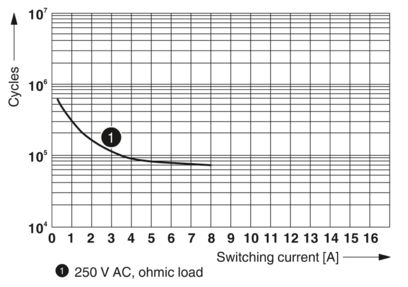

| Долговечность, электрич. | см. диаграмму |
| Макс. мощность потерь при номинальных условиях | 0,43 Вт |
| Испытательное напряжение (Обмотка/контакт) | 5 кВ AC (50 Гц, 1 мин) |
| Испытательное напряжение (Контакт/контакт) | 2,5 кВ AC (50 Гц, 1 мин) |
| Испытательное напряжение (открытый контакт) | 1 кВ (50 Гц, 1 мин) |
| Активная часть |
| Входное номинальное напряжение UN | 24 В DC |
| Диапазон входных напряжений | 19,2 В DC ... 52,8 В DC |

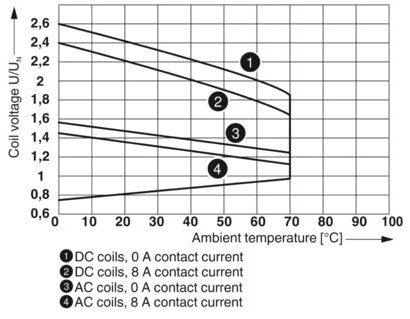

| Диапазон входных напряжений относительно UN | см. диаграмму |
| Логика работы привода | с одним устойчивым положением |
| Привод (полярность) | биполярное |
| Типовой входной ток при UN | 18 мА |
| Время срабатывания, типовое | 9 мс |
| Время возврата, типовое | 6 мс |
| Коммутация |

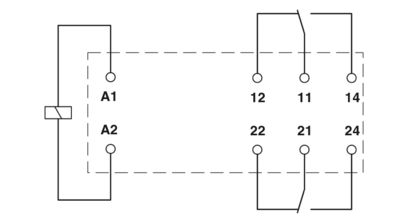

| Исполнение контакта | 2 переключающих контакта |
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgNi |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 12 В (при 10 мА) |
| Предельный ток длительной нагрузки | 8 A |
| Максимальный пусковой ток | 16 A (20 мс) |
| Минимальный коммутационный ток | 10 мА (при 12 В) |
| Мощность отключения (активная нагрузка), максимальная | 2000 ВА (при 250 В AC) |
| Коммутационная способность | 1 A (при 24 В, DC13) |
| 1,5 A (при 24 В, AC15) |
| 1,5 A (при 120 В, AC15) |
| 1,5 A (при 240 В, AC15) |
| Нагрузка двигателя согласно UL 508 | 1/4 HP, 120 В AC (замыкающий контакт) |
| 1/2 HP, 240 В AC (замыкающий контакт) |
| 1/4 HP, 120 В AC (размыкающий контакт) |
| 1/3 HP, 240 В AC (размыкающий контакт) |

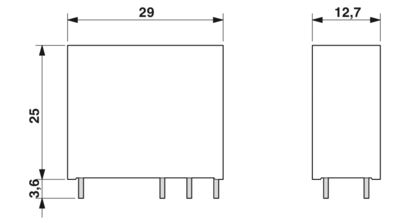

| Чертеж |  |
| Ширина | 12,7 мм |
| Высота | 29 мм |
| Глубина | 25 мм |
| Условия окружающей среды |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Испытание вредными газами |
| Маркировка | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 |
| Стандарты / нормативные документы | EN 61810-1 |
| VDE 0435-201 |
| EN 50178 |
| Номер артикула | 2987943 |
| Упаковочная единица | 10 Количество |
| Минимальное количество, предусмотренное условиями заказа | 10 Количество |
| Ключ изделия | DK6937 |
| GTIN | 4046356480659 |
| Вес/шт. (с упаковкой) | 19,576 g |
| Вес/шт. (без упаковки) | 18,64 g |
| Номер таможенного тарифа | 85364190 |
| Страна происхождения | CN |
Номинальный ток,( In ) (А):
8
