НАЗНАЧЕНИЕ
Промежуточное реле МРП-2-1 (далее устройство) предназначено для дистанционного включения нагрузки, гальванической развязки силовых цепей и цепей управления, увеличения количества переключаемых групп контактов..
ПРИНЦИП РАБОТЫ УСТРОЙСТВА
При подаче питания на устройство происходит включение исполнительного реле При этом замыкаются контакты 11-14 и 21-24, а 11-12 и 21-22 размыкаются, а на лицевой стороне устройства загорается желтый индикатор работы исполнительного реле.
ОСНОВНЫЕ ОСОБЕННОСТИ
- Индикатор состояния встроенного реле;
- Встроенная защита от индуктивных выбросов при отключении устройства;
- 2 переключающие группы контактов 8А/AC250В.

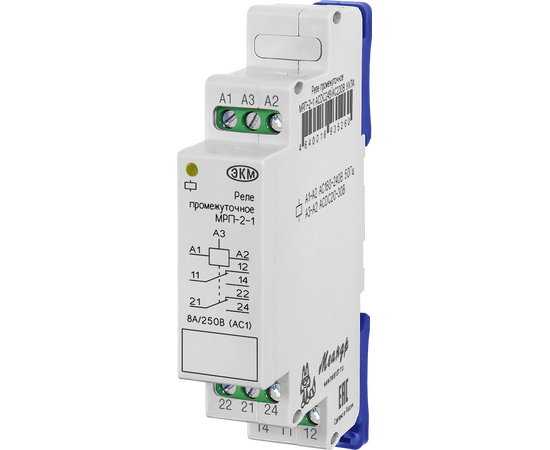

КОНСТРУКЦИЯ УСТРОЙСТВА
Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки устройства на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий:
- Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу устройства, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
- Допускается вибрация мест крепления с частотой от 1 до 100Гц с ускорением не более 9,8 м/с2;
- Отсутствие электромагнитных полей, создаваемых проводом с импульсным током амплитудой более 100А, расположенным на расстоянии менее 10 мм от корпуса устройства;
- Устройство устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99;
- Конденсация влаги на поверхности изделия не допускается;
- Высота над уровнем моря не более 2000 м.
СХЕМА ПОДКЛЮЧЕНИЯ
Напряжение питания AC230В подаётся на клеммы А1-А2. Напряжение питания AC24В или DC24В подается на клеммы А2-А3 без соблюдения полярности.
ГАБАРИТНЫЕ РАЗМЕРЫ
Вес 0.065
Габаритные размеры (ШхВхГ) 18х93х62
Гарантия производителя 2 года
Диапазон напряжения питания AC (переменное) ±10%
Диапазон напряжения питания DC (постоянное) ±10%
Диапазон рабочих температур -25…+55°С
Напряжение питания Переменное/Постоянное
Напряжение питания AC (переменное) 24/230
Напряжение питания DC (постоянное) 24В
Номинальная мощность нагрузки (AC230В) 2,0 кВт
Номинальный ток нагрузки 8А
Относительная влажность воздуха до 80% (при 25°С) (без конденсата)
Сечение подключаемых проводников 2,5
Срок службы 10 лет
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 IP40/IP20
Страна происхождения Россия
Тип контактной группы 2 СO
Частота напряжения питания (АС) 50
Бренд Меандр
