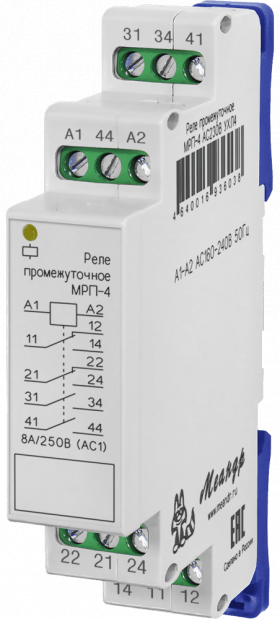

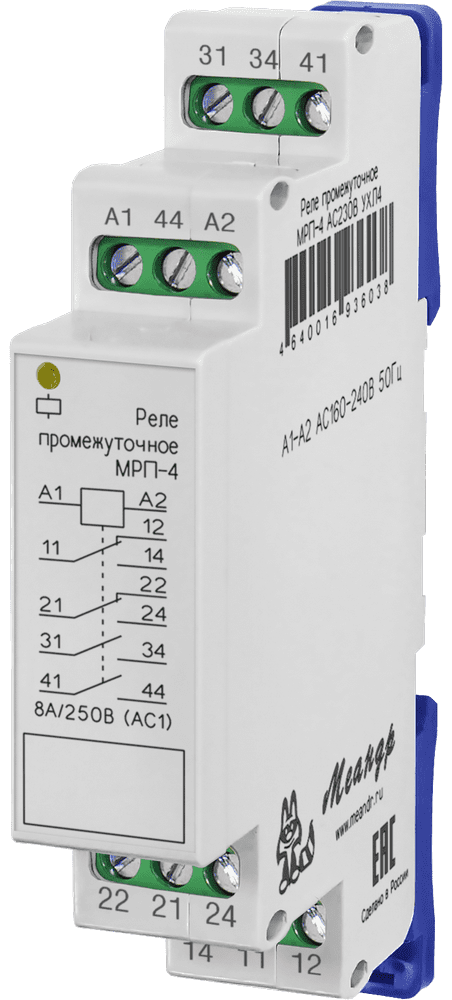

4640016938117 Реле промежуточное МРП-4-1 ACDC230В УХЛ4 МЕАНДР

НАЗНАЧЕНИЕ

Промежуточное реле МРП-4-1 (далее устройство) предназначено для дистанционного включения нагрузки, гальванической развязки силовых цепей и цепей управления, увеличения количества переключаемых групп контактов..

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

При подаче питания на устройство происходит включение исполнительного реле При этом замыкаются контакты 11-14, 21-24, 31-34 и 41-44 , а 11-12, 21-22, 31-32 и 41-42 размыкаются, и на лицевой стороне устройства загорается желтый индикатор работы исполнительного реле.

ОСНОВНЫЕ ОСОБЕННОСТИ

• Индикатор состояния встроенного реле;
• Встроенная защита от индуктивных выбросов при отключении устройства;
• 4 переключающие группы контактов 8А/AC250В.

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки устройства на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий:

• Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу устройства, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
• Допускается вибрация мест крепления с частотой от 1 до 100Гц с ускорением не более 9,8 м/с2;
• Отсутствие электромагнитных полей, создаваемых проводом с импульсным током амплитудой более 100А, расположенным на расстоянии менее 10 мм от корпуса устройства;
• Устройство устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99;
• Конденсация влаги на поверхности изделия не допускается;
• Высота над уровнем моря не более 2000 м.

СХЕМА ПОДКЛЮЧЕНИЯ

Напряжение питания подается на клеммы А1-А2 без соблюдения полярности.

ГАБАРИТНЫЕ РАЗМЕРЫ

Вес 0.085

Габаритные размеры (ШхВхГ) 22х93х62

Гарантия производителя 2 года

Диапазон напряжения питания AC (переменное) ±10>#/p###

Диапазон напряжения питания DC (постоянное) ±10>#/p###

Диапазон рабочих температур -25…+55°С

Напряжение питания Переменное/Постоянное

Напряжение питания AC (переменное) 230В

Напряжение питания DC (постоянное) 230

Номинальная мощность нагрузки (AC230В) 2,0 кВт

Номинальный ток нагрузки 8А

Относительная влажность воздуха до 85% (при 25°С)

Сечение подключаемых проводников 2,5

Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 IP20/IP20

Страна происхождения Россия

Тип контактной группы 4 СO

Частота напряжения питания (АС) 50

Бренд Меандр
