- Артикул: 60101029
- Тип подключения: Клеммы Push-in
- Степень защиты: IP20 (База реле)
- Тип монтажа: Установка на монтажной рейке
Реле в сборе, Uвх=24 В DC, 1 золоченый контакт, 50 мА, защитный диод, LED

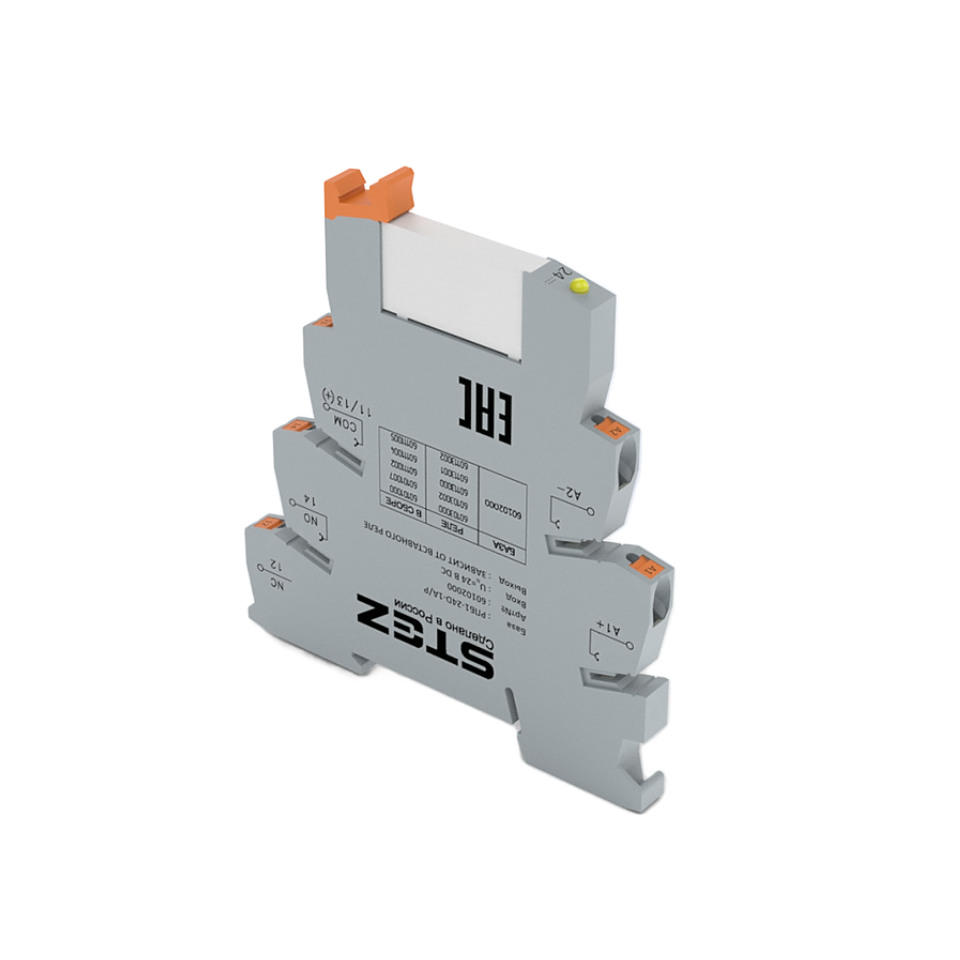

РПМ-1-230A-1C/P, Реле в сборе, 230АС/DC, 1 контакт, RC-фильтр
Страна производства - РОССИЯ
Минимальный заказ 10
Норма упаковки 10
ETIM 8.0 EC001437
ECLASS-11.0 27371601
Категория перенапряжения III
Время возврата, максимальное 15 мс
Время срабатывания, максимальное 7 мс
Тип подключения Клеммы Push-in
Материал корпуса PA 6.6
Температура окружающей среды (при эксплуатации) -40 °C … +85 °C
Стандарты / нормативные документы МЭК 60947-5-1
Применение Универсальное
Длина 80 мм
Ширина 6,2 мм
Глубина 94 мм
Материал корпуса PA 6.6
Сечение проводника AWG 26 ... 14
Сечение гибкого провода 0,2 мм2 – 2,5 мм2
Сечение жесткого провода 0,2 мм2 – 2,5 мм2
Длина снятия изоляции 10 мм
Тип подключения Клеммы Push-in
Температура окружающей среды (хранение/транспорт) -50 °C ... 85 °C
Степень защиты IP20 (База реле)
Допустимая отн. влажность воздуха (при эксплуатации) 5 % ... 85 %
Расчетное импульсное напряжение 6 кВ
Макс. мощность потерь при номинальных условиях 2,3 Вт
Защитная схема Мостиковый выпрямитель; RC-фильтр
Испытательное напряжение Обмотка/контакт 4 кВ AC (50 Гц, 1 мин., обмотка/контакт)
Испытательное напряжение Контакт/контакт 1 кВ AC (50 Гц, 1 мин., контакт/контакт)
Тип монтажа Установка на монтажной рейке
Монтажное положение на выбор
Указания по монтажу устанавливаются в ряд без промежутков
Диапазон входных напряжений 179,4 В AC ... 264,5 В AC (20 °C) 171,6 В DC ... 253 В DC (20 °C)
Входное номинальное напряжение UN 230 В AC 220 В DC
Индикация рабочего напряжения LED желт.
Типовой входной ток при UN 3,5 мА
Напряжение на катушке 60 В DC
Режим работы 100 % ED
Макс. ток продолжительной нагрузки 3 А
Долговечность механическая 1 x 107 коммутационных циклов
Максимальное напряжение переключения 400 В AC / 300 В DC
Минимальный коммутационный ток 10 мА (12 В)
Логика работы контактов с одним устойчивым положением
Коммутационная способность 2 A (при 24 В, DC13) 0,2 A (при 110 В, DC13) 0,1 A (при 220 В, DC13) 3 A (при 24 В, AC15) 3 A (при 1
Исполнение контакта 1 переключающий контакт
Минимальное напряжение переключения 5 В DC
Индикатор состояния LED желт.
Страна происхождения RU
Вес/шт. (без упаковки) 31,27 g
Вес/шт. (с упаковкой) 32,603 g
Длина упаковки (мм.) 68
Ширина упаковки (мм.) 86
Высота упаковки (мм.) 95
Вес упаковки (гр.) 400
Длина, 1 шт. (мм.) 94
Ширина, 1 шт. (мм.) 6.2
Высота, 1 шт. (мм.) 80
Вес, 1 шт. (гр.) 32.5
