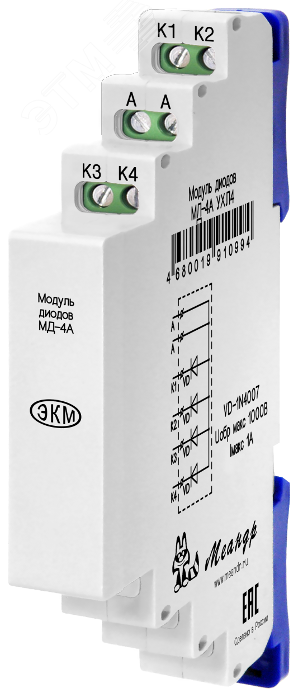

Модуль диодов предназначен для организации логического управления в схемах автоматики, а так же импульсных реле. Модуль выпускаются в унифицированном пластмассовом корпусе с передним подключением ком мутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2.5мм2.
Технические характеристики
Параметр Ед.изм. МД
U мах, обратное DC В 1000
Uмах, обратное импульсное В 1200
I мах (прямой) А 1
I мах (прямой) импульсный А 30
I мах (обратный), при t=25°C мкА 5
Падение U (при I=1A) В 1.1
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) УХЛ4
Диапазон рабочих температур °С -25...+55
Температура хранения °С -40...+70
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 IP40 / IP20
Степень загрязнения в соответствии с ГОСТ 9920-89 2
Габаритные размеры (см. Приложение 1, Рис.1 и 2) мм 13 х 93 х 62
Масса, не более кг 0.04
