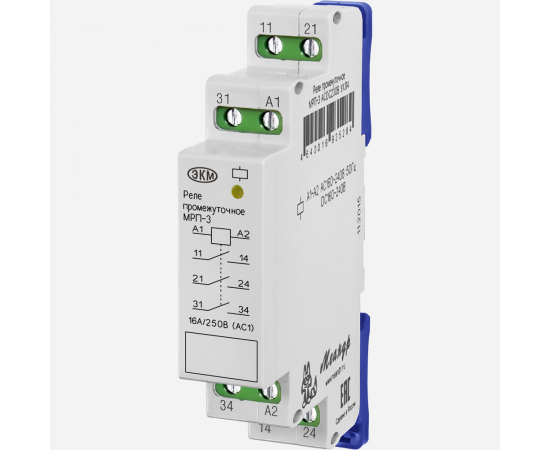

МРП-3 ACDC230В УХЛ4

НАЗНАЧЕНИЕ

Промежуточное реле МРП-3 (далее устройство) предназначено для дистанционного включения нагрузки, гальванической развязки силовых цепей и цепей управления, увеличения количества переключаемых групп контактов.

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

При подаче питания на устройство происходит включение исполнительного реле При этом замыкаются нормально разомкнутые контакты 11-14, 21-24 и 31-34, а на лицевой стороне устройства загорается желтый индикатор работы исполнительного реле.

ОСНОВНЫЕ ОСОБЕННОСТИ

• Индикатор состояния встроенного реле;
• Встроенная защита от индуктивных выбросов при отключении устройства;
• 3 нормально разомкнутые группы контактов 16А/AC250В.

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки устройства на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий:

• Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу устройства, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
• Допускается вибрация мест крепления с частотой от 1 до 100Гц с ускорением не более 9,8 м/с2;
• Отсутствие электромагнитных полей, создаваемых проводом с импульсным током амплитудой более 100А, расположенным на расстоянии менее 10 мм от корпуса устройства;
• Устройство устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99;
• Конденсация влаги на поверхности изделия не допускается;
• Высота над уровнем моря не более 2000 м.

СХЕМА ПОДКЛЮЧЕНИЯ

Напряжение питания подается на клеммы А1-А2.

ГАБАРИТНЫЕ РАЗМЕРЫ

Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»).
