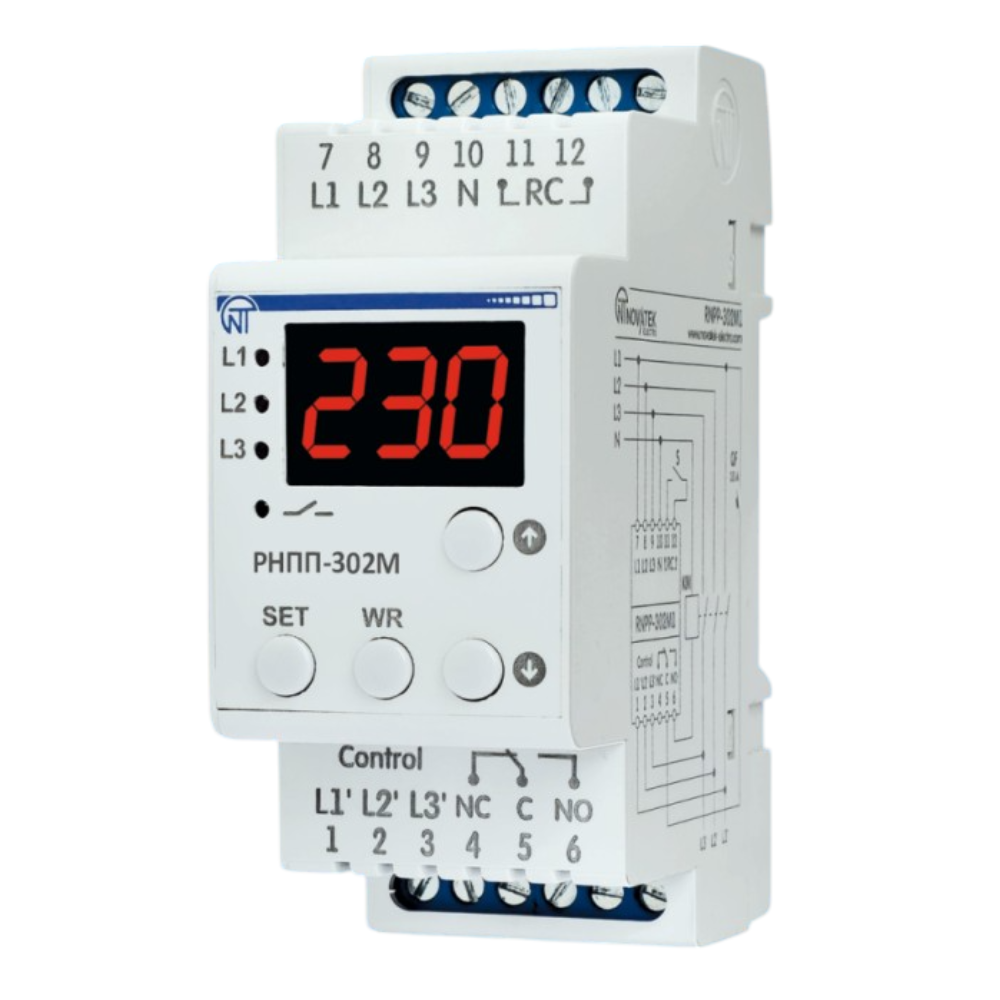

Трехфазное универсальное реле переменного напряжения РНПП-302М предназначено для постоянного контроля уровня допустимого напряжения, обрыва, слипания, нарушения правильной последовательности, перекоса фаз в цепях переменного напряжения 220/380 В (230/400В или 240/415В) частотой 50 Гц и отключения нагрузки в случае наступления аварийных ситуаций. РНПП-302М осуществляет измерение действующих значений фазных (линейных) напряжений в сетях с глухозаземленной или изолированной нейтралью и управляет катушкой внешнего магнитного пускателя (далее по тексту МП), коммутирующего цепь питания нагрузки. Устройство следит за состоянием силовых контактов внешнего МП до и после включения нагрузки, контролируя их исправность (подгорание или слипание). РНПП-302М осуществляет последующее автоматическое повторное включение после устранения причины аварии, вызвавшей отключение, через время, заданное Пользователем.
Устройство может работать в четырех независимых режимах
- реле обрыва фаз
- реле минимального напряжения
- реле максимального напряжения
- реле напряжения
Преимущества трехфазного реле РНПП-302М
Универсальное реле напряжения РНПП-302М является полностью программируемым прибором, где все контролируемые параметры можно изменить или отключить, позволяет работать с тремя уровнями напряжений, как по фазному, так и по линейному напряжению в широких диапазонах, ведет контроль состояния контактов магнитного пускателя, имеет вход от технологического контакта или дистанционного выключателя.
- В реле используются разные алгоритмы принятия решений в зависимости от типа аварий;
- Индикация действующего значения напряжения на каждой фазе и вид возникшей аварии в режиме реального времени;
- Корпус - 2 модуля, с креплением на DIN-рейку;
- Самозатухающий пластик;
- Конкурентная цена;
- Гарантия 10 лет.
Область применения
- Промышленные объекты: защита электродвигателей и оборудования с жесткими параметрами напряжения.
- Бытовые установки: защита приборов в домашней сети от скачков сети.
Характеристики:
Индикация:
светодиоды, индикатор
Контроль обрыва фаз: Да
Контроль чередования фаз: Да
Контроль асимметрии фаз: Да
Отключение защит: Да
Настройка всех защит: Да
Сечение подключаемого кабеля для подключения к клеммам: 0,5 – 2,5 мм²
Точность определения порога срабатывания по напряжению: не более 1,5В
Ток коммутации: 12А
Габаритные размеры, HхBхL: 90х70х61
Масса, не более: 0,3 кг
Гарантия: 10 лет
