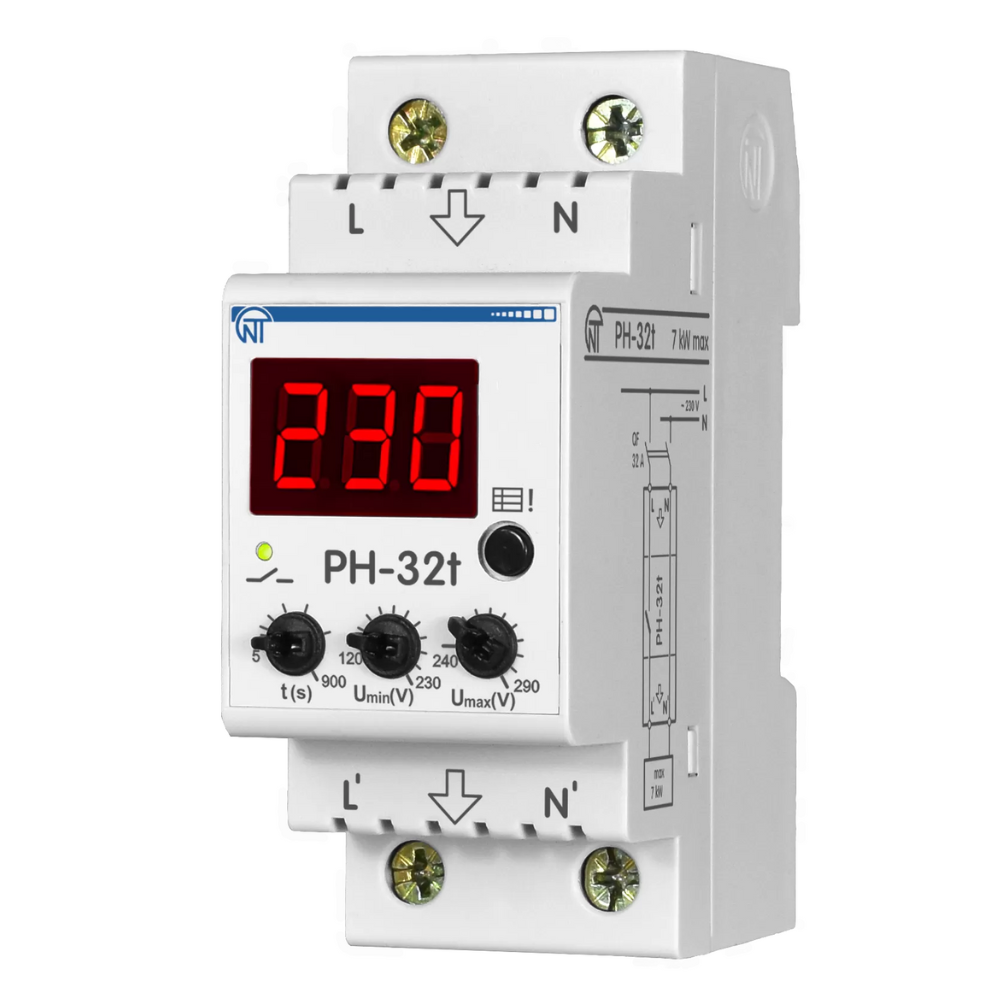

РН-32t - 32А – 220В DIN – рейка для защиты техники во всей квартире 2 DIN, журнал аварий, термозащита
Номинальное напряжение: 220/230 В
Макс. коммутируемый ток: 32 А
Индикация: Светодиоды, индикатор
Сечение проводов для подключения к клеммам, мм: 0,5 – 16,0
Диапазон регулирования: - срабатывания по Umin, В: 120 – 210
Диапазон регулирования: - срабатывания по Umах, В: 230 – 280
Диапазон регулирования: - время АПВ, с: 5 – 900
Наличие термозащиты: Да
Габаритные размеры, HхBхL: 90х60х36
Масса, не более: 0,2 кг
Гарантия: 10 лет
Реле напряжения предназначено для защиты бытового и промышленного электрооборудования (холодильников, кондиционеров, стиральных машин, теле-, видео- и аудиотехники и т.п.) от недопустимых колебаний напряжения в сети и последствий обрыва нейтрали (нуля).
Реле напряжения: — индицирует действующее значение напряжения на входных контактах в диапазоне от 100 V до 350 V и индикацию наличия напряжения на выходных контактах; — сохраняет в энергонезависимой памяти информацию о пяти последних авариях.
Реле напряжения имеет защиту от перегрева и отключит нагрузку, если температура внутри корпуса изделия превысит 85 °С (из-за превышения номинального тока нагрузки, плохого контакта вследствие слабого зажима винтов клеммника и т.д.). Питание изделия осуществляется от цепи, которая питает нагрузку.
Типовые схемы подключения
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование | Значение |
Номинальное переменное однофазное напряжение питания | 230/240 V |
Частота сети | 47 - 65 Hz |
Гармонический состав (несинусоидальность) напряжения питания | ГОСТ 13144-2013 |
Точность измерения напряжения в диапазоне 100 - 350V, не хуже* | 5 >#/p### |
Время AПB по напряжению | 5 - 900 s |
Время готовности | < 0,8 s |
Напряжение, при котором сохраняется работоспособность (действующее значение) | от 90 до 450 V |
Время срабатывания защиты по Umax | 1 s |
Задержка отключения при повышении напря- жения более 430 V и длительности импульса более 1,5 ms | < 0,05 s |
Задержка отключения при повышении напряжения более 30 V от уставки по Umax | 0,12 s |
Время срабатывания защиты по Umin | 7 s |
Задержка отключения при снижении напряжения ниже 100 V | 0,25 s |
Точность определения порога срабатывания по напряжению | 3 V |
Гистерезис по напряжению | 4 V |
Потребляемая мощность при неподключен- ной нагрузке | 2 W |
Номинальный режим работы | Продолжит. |
Климатическое исполнение | УМ 3.1 |
Степень защиты изделия | IP 10 |
Допустимая степень загрязнения | 2 |
Категория перенапряжения | 2 |
Класс защиты от поражения электрическим током | 2 |
Номинальное напряжение изоляции | 450 V |
Номинальное импульсное выдерживаемое напряжение | 2,5 kV |
Сечение проводов для подключения кклеммах | 0,5-16,0 mm° |
Момент затяжки винтов клемм | 2+0,2 N*m |
Macca | 8 0,2 kg |
Габаритные размеры HxBxL | 90х3бхб0 mm |
Установка (монтаж) изделия - стандартная DIN-peйкa 35 мм | |
Изделие сохраняет свою работоспособность при любом положении в пространстве | |
Материал корпуса - самозатухающий пластик | |
Вредные вещества в количестве, превышающем предельно допустимые концентрации, отсутствуют | |
” - При напряжении сети ниже 90 У и выше 350 V значение напряжения, измеренное изделием, не является корректным | |
