- Двухпороговая защита от перенапряжения (порог / задержка срабатывания): > 265В / 0,2с; > 300В / 20мс
- Двухпороговая защита от снижения напряжения с настраиваемым временем отключения (порог / задержка срабатывания): < 190В / 0,2...20с; < 120В / 100мс
- Возможность установить гистерезис для верхнего и нижнего порогов срабатывания по напряжению 3...10 %
- Возможность настроить порог отключения по потребляемой мощности в пределах 0,5…13,0кВт
- Контроль обрыва, чередования, слипания, перекоса фаз, частоты сети
- Встроенная варисторная защита от высоковольтных импульсных выбросов напряжения
- Настраиваемая задержка включения от 2 до 999с
- Цифровая индикация значений напряжения, тока, потребляемой мощности
НАЗНАЧЕНИЕ УСТРОЙСТВА
Устройство защиты УЗМ-3-63Ц (далее устройство) предназначено для отключения нагрузки от трёхфазной сети с нейтралью при аварийных ситуациях. А именно при напряжении выше или ниже установленных порогов, а также при превышении порога отключения по потребляемой мощности, обрыве любой из трех фаз или нейтрали, при нарушении чередования, слипании фаз и отклонении частоты сети (важно при питании от генератора). Устройство защищает нагрузку от высоковольтных импульсов в сети встроенными варисторами, может осуществлять защиту сети от длительной перегрузки по потребляемой мощности.
Устройство не заменяет автоматические выключатели, УЗИП, УЗО и т.д.
КОНСТРУКЦИЯ УСТРОЙСТВА
Устройство является разновидностью реле контроля трёхфазного напряжения со встроенным силовым трёхфазным поляризованным реле. Устройство питается от измеряемого напряжения.
Устройство устанавливается на DIN рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003). Клеммы винтовые, доступ к головкам винтов со стороны лицевой панели.

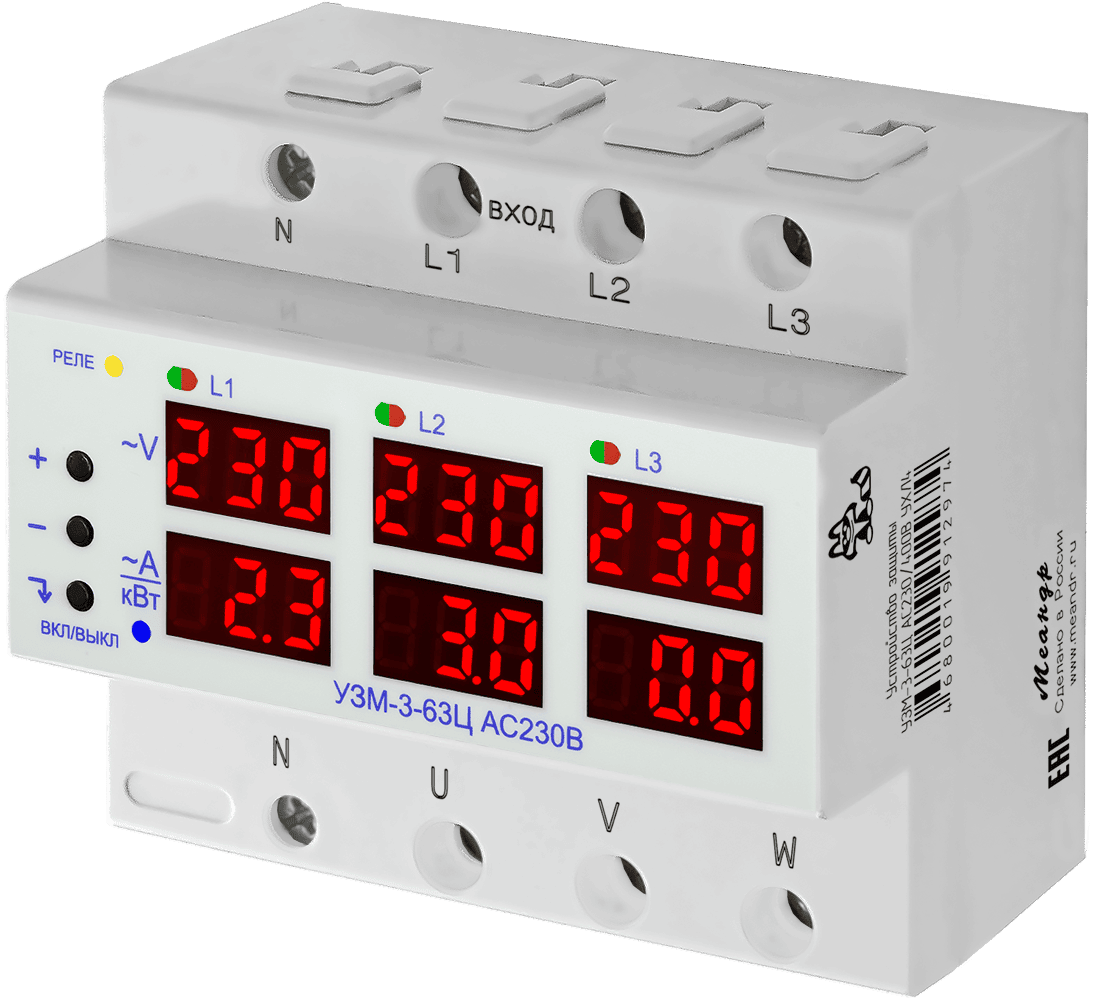

На лицевой панели расположены:
- Шесть модулей буквенно-цифровых семисегментых индикаторов по три разряда каждый;
- Кнопки управления: "+", "-", "↴", служащие для навигации по пунктам меню, выбора, установки и сброса значений параметров;
- Индикаторы фаз "L1", "L2", "L3". Совмещенные единичные индикаторы двух цветов: зелёный — нормальное напряжение фазы, красный — не нормальное;
- Синий индикатор, свидетельствующий об отображении потребляемой мощности на буквенно-цифровых индикаторах;
- Жёлтый индикатор "РЕЛЕ", свидетельствующий о подключении нагрузки к сети.
ВНИМАНИЕ: Разрушение или деградация варистора не является гарантийным случаем.
ВНИМАНИЕ: При работе устройства синхронно коммутируются три фазы. Нулевой проводник не коммутируется.
РАБОТА УСТРОЙСТВА
При подаче питания устройство начинает контролировать сетевое напряжения. Если напряжение сети находится между верхним Uмак и нижним Uмин порогом срабатывания и все остальные контролируемые параметры сети находятся в норме, начинается отсчет времени включения tвкл. Если до окончания отсчета времени включения не возникнет аварийных ситуаций в сети, произойдет подключение нагрузки.
При выходе напряжения сети за установленные пороги срабатывания или при возникновении другой аварии, устройство отсчитывает задержку срабатывания. Если авария сохраняется дольше задержки срабатывания, произойдет отключение нагрузки от сети. После нормализации напряжения устройство начинает отсчет времени включения tвкл, по окончании которого произойдет подключение нагрузки. Если в процессе отсчета произойдёт аварийная ситуация, отсчет времени сбросится.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УЗМ-3-63Ц
| Параметр | Ед.изм. | УЗМ-3-63Ц |
| Параметры защиты | ||
| Uмакс, порог отключения нагрузки при повышении напряжения выше нормального | В | 240...295 |
| tмакс, задержка отключения по порогу Uмакс | с | 0.2 |
| Uмин, порог отключения нагрузки при снижении напряжения ниже нормального | В | 120...190 |
| tмин, задержка отключения по порогу Uмин | с | 0,2...20 |
| Точность установки порогов Uмакс и Uмин | В | ±3 |
| Гистерезис срабатывания Uверх и Uниз | 3...10 >#/td### | |
| Верхний порог отключения при превышении потребляемой мощности | кВт | 0,5...13,0 |
| Время отключения (задержка) при превышении потребляемой мощности | с | 10…999 |
| Uмакс. кр, порог ускоренного отключения при критически высоком напряжении | В | 300 |
| tмакс. кр, задержка отключения по порогу Uмакс. Кр | мс | 30 |
| Uмин. кр, порог ускоренного отключения при критически низком напряжении | В | 110 |
| tмин. кр, задержка отключения по порогу Uмин. кр | мс | 100 |
| Разброс напряжений по фазам, не более | 35>#/td### | |
| Допустимая частота | Гц | (45 ... 55) ±0.5 |
| tфаз, задержка отключения по частоте и чередованию фаз | мс | 200 |
| tвкл, задержка включения | с | 2…999 |
| Варисторная защита | ||
| Уровень ограничения напряжения при токе помехи 100А, не более | кВ | 1.2 |
| Макс. энергия поглощения (одиночный импульс 10/1000мкс) | Дж | 200 |
| Макс. ток поглощения (одиночный импульс 8/20мкс) | А | 6000 |
| Время срабатывания варистора, не более | нс | 25 |
| Питание | ||
| Номинальное напряжение питания | В | 230 |
| Частота напряжения питания | Гц | 45 ... 55 |
| Максимальное напряжение, не более | В | 440 |
| Минимальное напряжение питания | В | 90 |
| Потребляемая полная мощность, собственная | ВА | 2.2 |
| Коммутирующая способность силовых контактов | ||
| Ток по всем фазам суммарный АС1/AC3 (резистивный/индуктивный), не более | А | 96/38 |
| Номинальный ток 1 фазы АС1/AC3 (резистивный/индуктивный), не более | А | 40/16 |
| Максимальный ток 1 фазы (не более 5 мин.) АС1/AC3 (резистивный/индуктивный), не более | А | 63/25 |
| Максимальное коммутируемое напряжение | В | AC 250 |
| Максимальный ток перегрузки без сваривания контактов, не более | А | 4500 (10мс) |
| Износостойкость механическая, не менее | цикл | 1*106 |
| Износостойкость электрическая, не менее | цикл | 1*105 |
| Сечение подключаемых проводников силовых клемм | мм²/AWG | 0,2...16 / 24...5 |
| Степень защиты реле корпус / клеммы | IP40 / IP20 | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 | |
| Диапазон рабочих температур (по исполнениям) | °С | -25…+55 (УХЛ4) |
| Температура хранения | °С | -40 ... +70 |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |
| Высота над уровнем моря, не более | м | 2000 |
| Режим работы | круглосуточный | |
| Габаритные размеры | мм | 105 x 69 x 95 |
| Масса, не более | кг | 0.55 |
| Срок службы, не менее | лет | 10 |

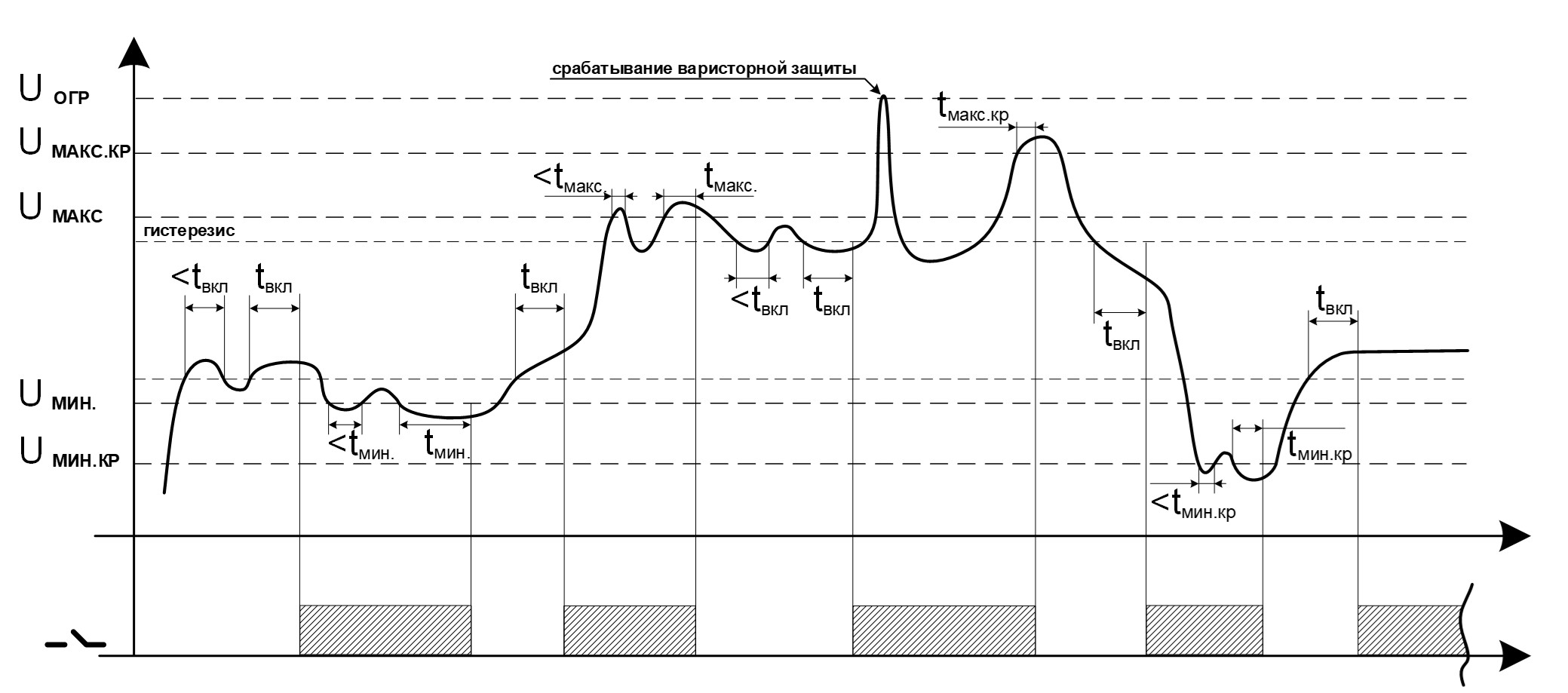

ДИАГРАММЫ РАБОТЫ УСТРОЙСТВА
КОНТРОЛЬ ТРЁХФАЗНОГО НАПРЯЖЕНИЯ
| Виды аварий или состояние реле | Состояние индикаторов |
| Напряжение фаз/фазы находится в допуске, между верхним Uмакс и нижним Uмин порогом срабатывания | Зеленый индикатор включен на фазе/фазах, где напряжение находится в пределах нормы |
| Напряжение фаз/фазы находится за пределами верхнего Uмакс или нижнего Uмин порога срабатывания | Красный индикатор включен на фазе/фазах с превышенным/пониженным напряжением |
| Выход частоты за допустимые пределы; напряжение всех фаз при этом находится между верхним Uмакс и нижним Uмин порогом срабатывания | Красные индикаторы фаз L1 и L3 одновременно мигают, асинхронно с ними мигает красный индикатор фазы L2; все зеленые индикаторы фаз включены |
| Нарушено чередование фаз; напряжение всех фаз при этом находится между верхним Uмакс и нижним Uмин порогом срабатывания | Красные индикаторы фаз L1, L2, L3 поочередно мигают; все зеленые индикаторы фаз включены |
| Слипание фаз; напряжение всех фаз при этом находится между верхним Uмакс и нижним Uмин порогом срабатывания | Красные индикаторы слипшихся фаз мигают синхронно; все зеленые индикаторы фаз включены |
| Нижний ряд буквенно-цифровых индикаторов отображает потребляемую мощность | Синий индикатор отображения мощности включен |
| Превышение верхнего порога отключения при превышении потребляемой мощности | Специальная индикация не предусмотрена |
| Силовое реле включено | Желтый индикатор реле включен |
| Силовое реле выключено автоматически после обнаружения аварийных параметров сети | Желтый индикатор реле выключен |
| Силовое реле выключено вручную | Желтый индикатор реле выключен; в главном меню значения токов не отображаются, вместо этого на одном из модулей буквенно-цифровых индикаторов отображается "OFF" |
| Отсчет времени включения или выключения силового реле | Желтый индикатор реле мигает |
СХЕМА ПОДКЛЮЧЕНИЯ УСТРОЙСТВА
Вариант защиты до IP40

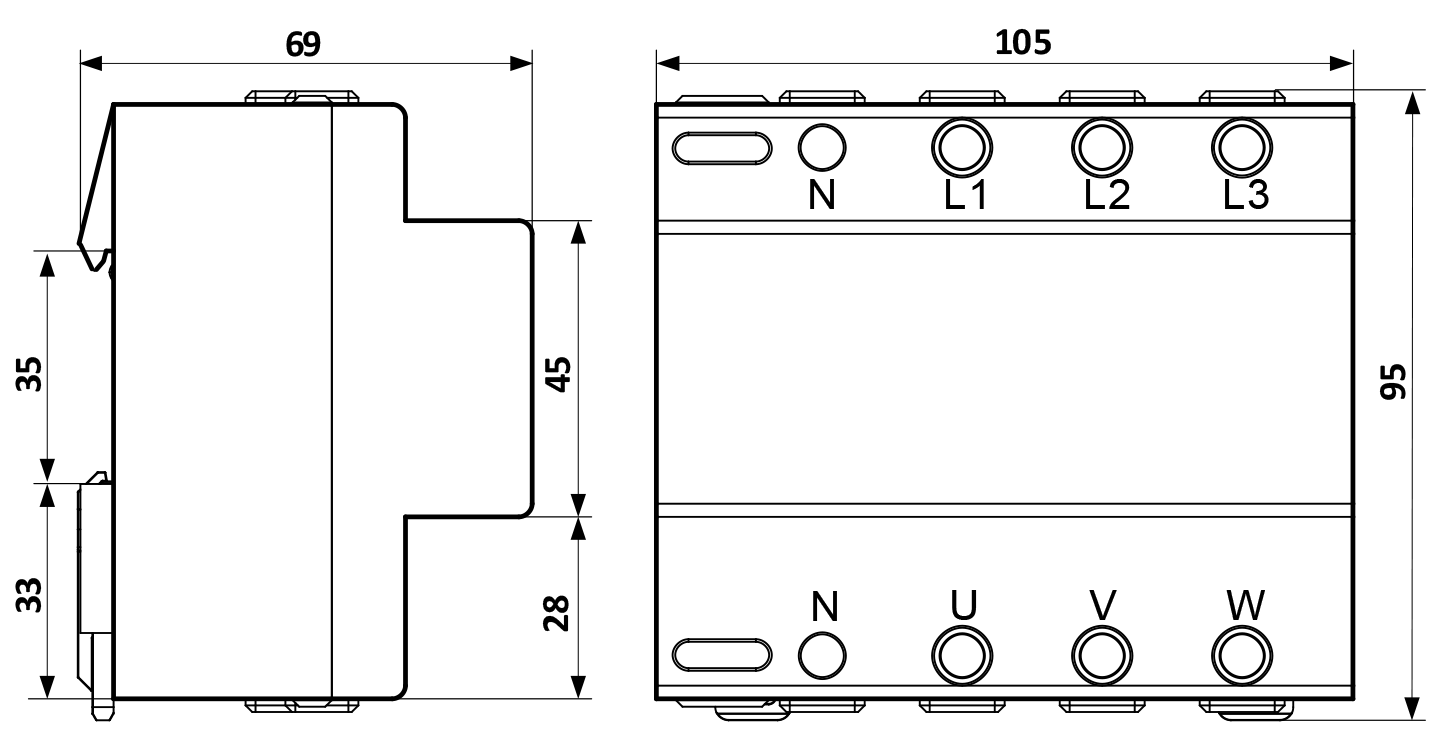

ГАБАРИТНЫЕ РАЗМЕРЫ УСТРОЙСТВА
ВНИМАНИЕ: Момент затяжки винтовых клемм не должен превышать 3,0 Н·м
