НАЗНАЧЕНИЕ РЕЛЕ
Реле тока РТ-40М предназначено для перераспределения потребления электроэнергии в электрических системах с лимитированной максимальной мощностью. При превышении потребляемого тока реле приоритета отключит неприоритетную нагрузку. Иногда требуется ограничить максимальный ток, который разрешено потреблять отдельной электрической системой из общей электрической сети либо из соображений экономии, либо из-за малого сечения подводящих проводов, либо из-за ограничения по мощности поставщиком электроэнергии. Реле тока применяются для того, чтобы предотвратить отключение главного автоматического выключателя на вводе. Аналогичная ситуация возникает при подключении новых нагрузок без изменения электрической схемы (сечения проводов, автоматических выключателей и т.д.). В этом случае реле приоритета устанавливается в цепь питания неприоритетной нагрузки, которая будет отключена при превышении разрешённой максимальной мощности. Реле тока определит, когда суммарный ток электрической системы вернётся в заданные пределы и снова включит неприоритетные нагрузки.
Реле позволяет увеличить количество нагрузок без изменения выделенной мощности, уменьшить потребляемую мощность и предотвратить неудобства, связанные с отключением вводного автоматического выключателя.
Также возможно применение реле приоритета для использования в схемах релейной защиты и противоаварийной автоматики в качестве реле максимального тока для защиты электрических машин, трансформаторов и пр. оборудования при коротких замыканиях и перегрузках.
КОНСТРУКЦИЯ РЕЛЕ

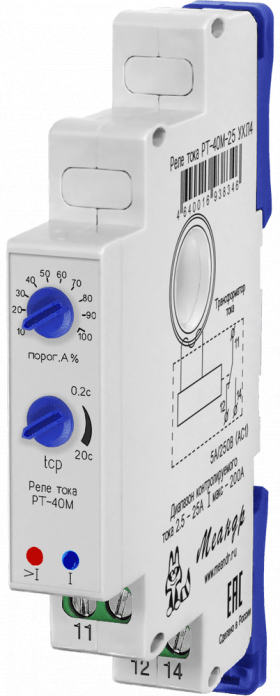

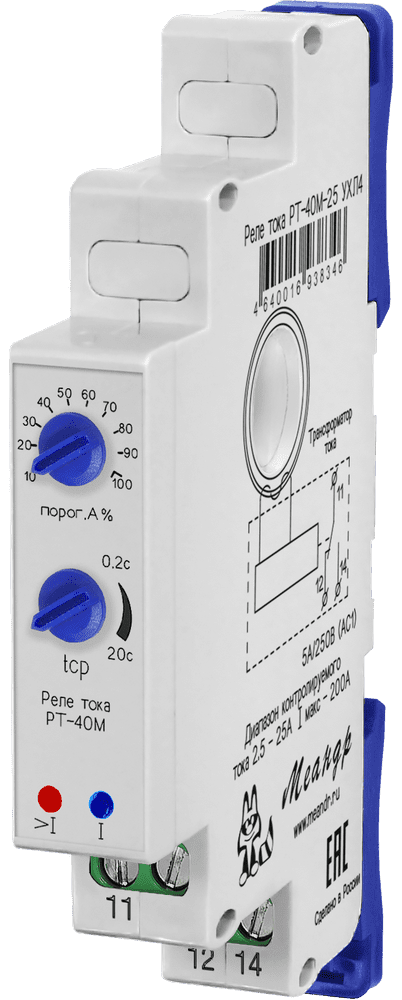

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: регулятор порога срабатывания от максимального тока 10-100%, регулятор времени срабатывания реле «t», синий индикатор наличия тока «I», красный индикатор превышения тока «˃I». Габаритные размеры реле приведены на рис. 3 руководства по эксплуатации.
РАБОТА РЕЛЕ
Реле не требует оперативного питания. Провод питания нагрузки вводится в отверстие корпуса (см.схему подключения). Диаграмма работы реле показана на рисунке ниже. Если измеренное значение тока превысит установленное пороговое значение, исполнительное реле включится после отсчёта установленной потенциометром «t» выдержки времени. При возвращении значения тока в исходное состояние реле выключается без задержки. Если во время этого отсчёта значение тока вернётся в пределы установленных значений, работа будет продолжена без переключения исполнительного реле. Порог срабатывания устанавливается верхним потенциометром, в пределах 10...100% от максимального значения тока. Когда исполнительное реле выключено замкнуты контакты реле 11-12, когда включено - замкнуты контакты 11-14.
ВНИМАНИЕ: Положение контактов при поставке может быть произвольным, при первом срабатывании исходное (выключенное) состояние контактов восстанавливается.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РТ-40М>td colspan="3"###-0,1...0,3
| Параметр | Ед.изм. | РТ-40М | ||
| Питание | от контролируемого тока | |||
| Частота контролируемого тока | Гц | 50 | ||
| Диапазон контролируемого тока (по исполнениям) | А | 2,5-25 | ||
| Порог срабатывания от максимального значения тока | >td colspan="3"###10-100 | |||
| Погрешность измерения тока | >td colspan="3"###10 | |||
| Погрешность при изменении температуры | 0C | |||
| Погрешность установки порога срабатывания | >td colspan="3"###15 | |||
| Гистерезис | >td colspan="3"###10 | |||
| Задержка срабатывания реле, t | с | 0,2-20 | ||
| Максимальный длительный входной ток | A | 200 | ||
| Номинальное/максимальное коммутируемое напряжение | В | 250 | ||
| Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) | А | 5 | ||
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 1250/150 | ||
| Электрическая прочность (питание - контакты) | В | АС2000 (50Гц - 1мин) | ||
| Потребляемая мощность, не более | ВА | 2 | ||
| Механическая износостойкость, не менее | циклов | 10х106 | ||
| Электрическая износостойкость, не менее | циклов | 100000 | ||
| Количество и тип контактов | 1 переключающий | |||
| Диапазон рабочих температур | 0С | -25…+55 | ||
| Температура хранения | 0С | -40...+70 | ||
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99(IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 | |||
| Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |||
| Относительная влажность воздуха | >td colspan="3"###до 80 (при 25°0С) | |||
| Высота над уровнем моря | м | до 2000 | ||
| Рабочее положение в пространстве | произвольное | |||
| Режим работы | круглосуточный | |||
| Габаритные размеры | мм | 13х93х62 | ||
| Масса | кг | 0,07 | ||
ДИАГРАММА РАБОТЫ
ПРИМЕРЫ СХЕМ ПОДКЛЮЧЕНИЯ
 |  |  |
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
ТУ 3425-003-31928807-2014
