НАЗНАЧЕНИЕ

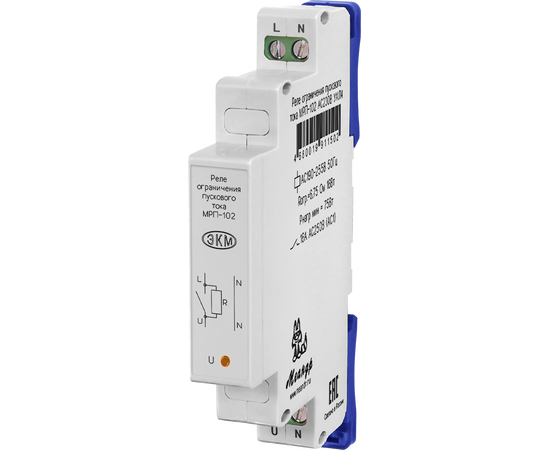

Реле ограничения пускового тока МРП-102 (далее Устройство) предназначено для ограничения пускового тока при включении емкостных нагрузок.
ПРИНЦИП РАБОТЫ УСТРОЙСТВА
При подаче питания, Устройство подключает нагрузку через встроенные токоограничивающие резисторы. После уменьшения пускового тока резисторы исключаются из работы встроенным реле.
ВАЖНО! В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. Одиночные удары во время транспортировки могут привести к самопроизвольному переключению контактов. Неправильное положение контактов перед первым включением реле не является признаком дефектности реле. При первом включении исходное состояние контактов восстанавливается. Не устанавливать реле в зоне повышенной вибрации или рядом с приборами, вызывающими вибрацию при срабатывании (например мощные пускатели и др.).
ОСНОВНЫЕ ОСОБЕННОСТИ
- Ограничение пускового тока емкостных нагрузок до 30А
- Встроенный одноразовый термопредохранитель
- Ток нагрузки до 8А
- Максимальная ёмкость нагрузки 1500 мкФ
- Индикация напряжения питания
- Включается перед выключателем и нагрузкой или после выключателя и до нагрузки
ГАБАРИТНЫЕ РАЗМЕРЫ
Вес 0.06
Габаритные размеры (ШхВхГ) 13х93х62
Гарантия производителя 2 года
Диапазон напряжения питания AC (переменное) ±10%
Диапазон рабочих температур -25…+55°С
Напряжение питания Переменное однофазное
Напряжение питания AC (переменное) 230В
Номинальная мощность нагрузки (AC230В) 1840 Вт
Номинальный ток нагрузки 8А
Относительная влажность воздуха до 85% (при 25°С)
Сечение подключаемых проводников 2,5
Срок службы 10 лет
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 IP20
Страна происхождения Россия
Тип контактной группы 1 NO
Частота напряжения питания (АС) 50
Бренд Меандр
