НАЗНАЧЕНИЕ РЕЛЕ
Реле времени РВЦ-Р-15 предназначено для коммутации электрических цепей в циклическом режиме работы с предварительно установленными выдержками времени (паузы и импульса).
КОНСТРУКЦИЯ РЕЛЕ

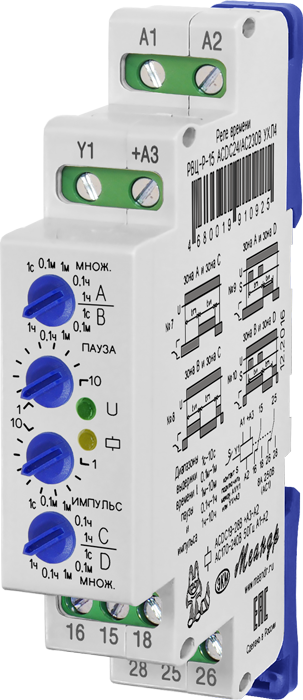

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надѐжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: потенциометр плавной установки выдержки времени паузы «ПАУЗА» (диапазон значений 1-10), потенциометр плавной установки выдержки времени импульса «ИМПУЛЬС» (диапазон значений 1-10), дискретный поворотный переключатель «МНОЖ.» для паузы, дискретный поворотный переключатель «МНОЖ.» для импульса, зелѐный индикатор включения напряжения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле «
».
РАБОТА РЕЛЕ
Реле имеет 5 поддиапазонов выдержки времени паузы и 5 поддиапазонов выдержки времени импульса. Требуемая выдержка паузы (tп) определяется путём умножения числового значения, установленного на шкале потенциометра «ПАУЗА», на множитель выбранного диапазона на переключателе «МНОЖ.» паузы. Требуемая выдержка импульса (tи) определяется путём умножения числового значения, установленного на шкале потенциометра «ИМПУЛЬС», на множитель выбранного диапазона на переключателе «множитель» импульса.
Диаграмма работы реле определяется с помощью двух переключателей «МНОЖ.» паузы и «МНОЖ.» импульса. Каждый из переключателей имеет по две зоны установки. У переключателя «МНОЖ.» паузы зоны «А» и «В», у переключателя «МНОЖ.» импульса зоны «С» и «D». В зависимости от комбинации установленных переключателей выбирается одна из четырѐх диаграмм работы реле.
Переключатель «МНОЖ.» паузы в зоне «А», переключатель «МНОЖ.» импульса в зоне «С» - диаграмма 7
Переключатель «МНОЖ.» паузы в зоне «B», переключатель «МНОЖ.» импульса в зоне «C» - диаграмма 8
Переключатель «МНОЖ.» паузы в зоне «А», переключатель «МНОЖ.» импульса в зоне «D» - диаграмма 9
Переключатель «МНОЖ.» паузы в зоне «B», переключатель «МНОЖ.» импульса в зоне «D» - диаграмма 10
ВНИМАНИЕ: Смена диаграммы работы и множителей возможна только после снятия напряжения питания.
В обесточенном состоянии замкнуты контакты 15-16 и 25-26. После подачи напряжения питания загорается зелёный индикатор «U» реле начинает отрабатывать выбранную диаграмму, во время отсчёта заданной выдержки времени зелёный индикатор «U» включается с периодом 0,5с.
При включении исполнительного реле загорается жёлтый индикатор «» при этом замыкаются контакты 15-18 и 25-28
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВЦ-Р-15
| Параметр | Ед.изм. | РВЦ-Р-15 | ||
| Напряжение питания | В | АСDC24/AC230 | DC12 | |
| Диапазон питающего напряжения | В | AC170-240В 50Гц DC18-28В | DC12+10% | |
| Диапазоны выдержки времени импульса и паузы | 1-10с; 0,1-1мин; 1-10мин; 0,1-1ч; 1-10ч | |||
| Погрешность установки выдержки времени, не более | 10 | |||
| Погрешность отсчета выдержки времени, не более | 2 | |||
| Время повторной готовности, не более | с | 0,1 | ||
| Время воздействия управляющего сигнала, не менее | с | 0,05 | ||
| Диаграммы работы | 7, 8, 9 и 10 | |||
| Максимальный коммутируемый ток при активной нагрузке: АС250В 50Гц (АС1)/DC30В (DC1) | А | 8 | ||
| Максимальное коммутируемое напряжение | В | AC 250 / DC 30 | ||
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 2000/240 | ||
| Максимальное напряжение между цепями питания и контактами реле | В | АС2000 (50Гц - 1мин) | ||
| Потребляемая мощность, не более | ВА | 2 | ||
| Механическая износостойкость, не менее | циклов | 10х106 | ||
| Электрическая износостойкость, не менее | циклов | 100000 | ||
| Количество и тип контактов | 2 переключающие группы | |||
| Диапазон рабочих температур (по исполнениям) | 0С | -25…+55 (УХЛ4) -40…+55 (УХЛ2) | ||
| Температура хранения | 0С | -40 ... +70 | ||
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 или УХЛ2 | УХЛ4 | ||
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |||
| Относительная влажность воздуха | до 80 (при 250С) | |||
| Высота над уровнем моря | м | до 2000 | ||
| Рабочее положение в пространстве | произвольное | |||
| Режим работы | круглосуточный | |||
| Габаритные размеры | мм | 18х93х62 | ||
| Масса не более | кг | 0,062 | ||
ДИАГРАММЫ РАБОТЫ РЕЛЕ
 | Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается. Цикл повторяется до снятия напряжения питания. |
 | Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается и начинается отсчёт выдержки времени tп. Цикл повторяется до снятия напряжения питания. |
 | Циклическое реле с однократным импульсом. При замыкании управляющего контакта начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается. |
 | Циклическое реле с однократным импульсом. При подаче напряжения питания исполнительное реле включается, отсчёт выдержки времени tи начинается после замыкания управляющего контакта, после отработки времени импульса исполнительное реле выключается и начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается. |
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Напряжение питания подаётся на клеммы «А1» и «А2». Команда внешнего управления подаётся на клемму «Y1» и формируется замыканием сухого контакта «S» между клеммой «Y1» и клеммой «А1».
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
