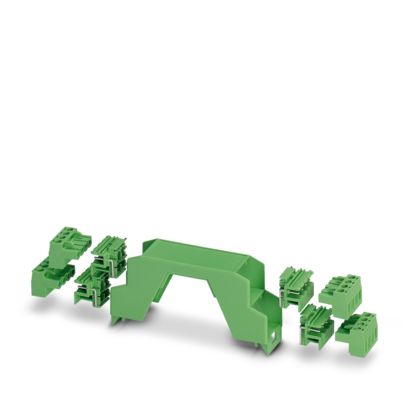

Корпус для установки на монтажную рейку, Комплект из верхней части корпуса, 4 разъема на плату (4-контактных) и 4 клеммы для печатной платы с винтовым зажимом (4-контактных), ширина: 22,6 мм, высота: 99 мм, глубина: 45,85 мм, цвет: зеленый (аналогично RAL 6021)
| Указание по монтажу | Учтите указания для пользователя в разделе загрузки. |
| Тип корпуса | Корпус для установки на монтажную рейку |
| Тип корпуса | Модульные корпуса |
| Серия корпусов | ME |
| Серия изделий | ME 22,5.. |
| Полюсов | 16 |
| Макс. число контактов | 16 (размер шага: 5 мм) |
| ) |
| ) |
| Количество рядов | 2 |
| Количество (Соединительные отверстия) | 4 |
| Имеется вентиляционное отверстие | нет |
| Тип подключения | Винтовой зажим с натяжной гильзой |

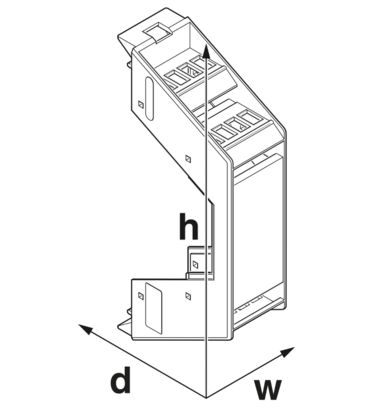

| Чертеж |  |
| Ширина | 22,6 мм |
| Высота | 99 мм |
| Глубина | 45,85 мм |
| Глубина от контактной поверхности в нижней части | 38,5 мм |
| Дизайн печатных плат |
| Толщина печатной платы | 1,4 мм ... 1,8 мм |
| Цвет (Верхняя часть корпуса) | зеленый (RAL 6021) |
| Материал Верхняя часть корпуса | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| CTI согласно МЭК 60112 | 600 |
| Качество поверхности | необработанная |
| Испытание на вибростойкость |
| Спецификации по испытанию | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Частота | 10 - 150 - 10 Гц |
| Скорость развертки | 1 октава/мин. |
| Амплитуда | 0,15 мм (10 Гц ... 58,1 Гц) |
| Ускорение | 2г (58,1 Гц ... 150 Гц) |
| Продолжительность испытания на 1 ось | 2,5 ч |
| Направление испытания | X-, Y- и Z-ось |
| Испытание нитью накала |
| Спецификации по испытанию | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Температура | 850 °C |
| Время воздействия | 30 c |
| Термоустойчивость / испытание твердости вдавливанием шарика |
| Спецификации по испытанию | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
| Температура | 125 °C |
| Продолжительность испытания | 1 ч |
| Сила | 20 N |
| Механическая прочность / испытательный барабан |
| Спецификации по испытанию | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Высота падения | 50 cм |
| Частота | 10 |
| Ударопрочность |
| Спецификации по испытанию | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Форма удара | Полусинусоида |
| Ускорение | 15г |
| Продолжительность удара | 11 мс |
| Количество ударов в 1 направлении | 3 |
| Направление испытания | X-, Y- и Z-ось (положит. и отрицат.) |
| Степень защиты (код IP) |
| Спецификации по испытанию | DIN EN 60529 (VDE 0470-1):2014-09 |
| Условия окружающей среды |
| Макс. достигаемый IP-код | IP20 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (В зависимости от рассеиваемой мощности) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 55 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Относительная влажность воздуха (хранение/транспорт) | 80 % |
| Количество креплений печатной платы | 1 |
| Тип крепления печатной платы | Вставка |
| Толщина печатной платы | 1,4 мм ... 1,8 мм |
| Тип монтажа | Фиксация в нижней части корпуса |
| Форма упаковки | в картонной коробке |
| Тип упаковки | Картон |
| Номер артикула | 2907444 |
| Упаковочная единица | 1 Количество |
| Минимальное количество, предусмотренное условиями заказа | 1 Количество |
| Ключ изделия | ACHAAD |
| GTIN | 4017918131531 |
| Вес/шт. (с упаковкой) | 53,7 g |
| Вес/шт. (без упаковки) | 46,8 g |
| Номер таможенного тарифа | 85366990 |
| Страна происхождения | DE |
