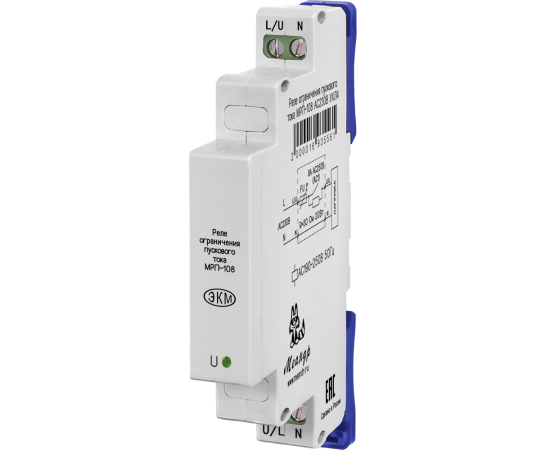

2000016935561 Реле ограничения пускового тока МРП-108 AC230В УХЛ4 МЕАНДР

НАЗНАЧЕНИЕ

Реле ограничения пускового тока МРП-108 (далее устройство) предназначены для уменьшения пусковых токов при включении емкостных нагрузок (например, импульсных БП, драйверов LCD и т.д.).

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

При подаче питания, Устройство подключает нагрузку через встроенные токоограничивающие резисторы. После уменьшения пускового тока резисторы исключаются из работы встроенным реле.

 ВАЖНО! В конструкции изделия применена одноразовая защита от опасного перегрева устройства. При срабатывании необходимо обратиться в сервисную службу завода изготовителя или к нам для осуществления диагностики и ремонта.

 ВАЖНО! В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. Одиночные удары во время транспортировки могут привести к самопроизвольному переключению контактов. Неправильное положение контактов перед первым включением реле не является признаком дефектности реле. При первом включении исходное состояние контактов восстанавливается. Не устанавливать реле в зоне повышенной вибрации или рядом с приборами, вызывающими вибрацию при срабатывании (например мощные пускатели и др.).

ОСНОВНЫЕ ОСОБЕННОСТИ

• Ограничение пусковых токов емкостных нагрузок до 8А (устройство гарантирует, что пусковой ток после МРП не превысит 8А)
• Максимальная ёмкость нагрузки 1500 мкФ
• Ток нагрузки - до 8А (для блоков питания время включения которых более 0,4 сек.) и  до 3А (для блоков питания время включения которых менее 0,4 сек.)
• Индикация напряжения питания
• Встроенный одноразовый термопредохранитель
• Включается между выключателем и нагрузкой

СХЕМА ПОДКЛЮЧЕНИЯ

ГАБАРИТНЫЕ РАЗМЕРЫ

Вес 0.07

Габаритные размеры (ШхВхГ) 13х93х62

Гарантия производителя 2 года

Диапазон напряжения питания AC (переменное) ±10%

Диапазон рабочих температур -25…+55°С

Напряжение питания Переменное однофазное

Напряжение питания AC (переменное) 230

Номинальный ток нагрузки 3А, 8А

Относительная влажность воздуха до 80% (при 25°С)

Сечение подключаемых проводников 0,5-2,5

Срок службы 10 лет

Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 IP40/IP20

Страна происхождения Россия

Тип контактной группы 1 NO

Частота напряжения питания (АС) 50

Бренд Меандр
