Кол-во контактов
1 перекидной
Номинальный ток
8А
Материал контакта
AgNi
Номинальное/максимальное напряжение на переключение
250В
Номинальная нагрузка для AC1
2770ВА
Напряжение управления
24-240В AC/DC
Временной диапазон
0.1с...10м
Погрешность повторения
<0.2%
Погрешность настройки
<5%
Сечение провода
0.5...1мм2
Момент закручивания клемм
0.5Нм
Электрическая долговечность для AC1 в циклах
1000000
Установка
Дин-рейка

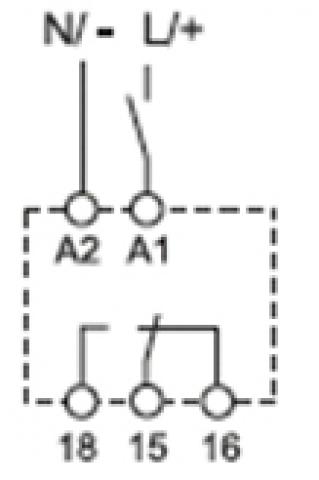

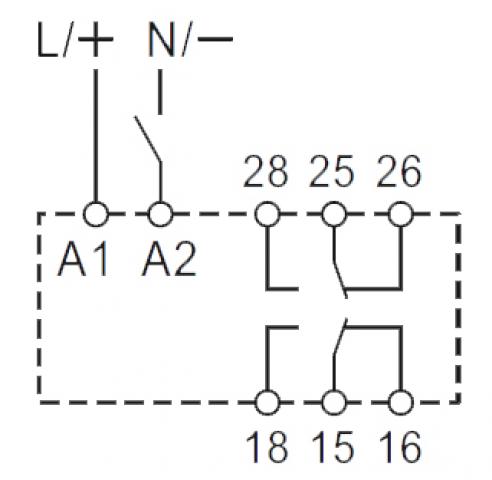

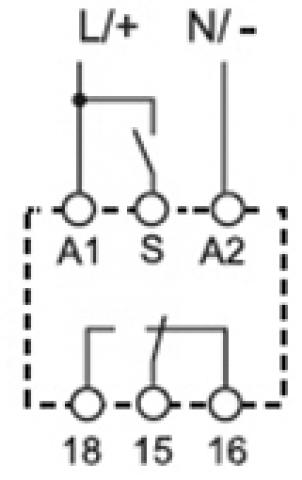

Схема подключения и функции реле времени РЕЛЕОН RT1.61
U = Напряжение питания
R = Выходной контакт
Задержка выключения по питанию.
Питание постоянно подается на таймер. Контакт замыкается немедленно.
После снятия питания времени контакт возвращается в исходное положение по прошествии предустановленного времени.
ПРИМЕЧАНИЕ: Функцию следует задавать до подачи питания на таймер.
* При питании постоянным током положительный полюс следует подключать к клемме А1
