Артикул: 11100000
Тип монтажа: NS 35/7,5 NS 35/15
Цвет: cерый
Двухъярусные клеммы, номинальное напряжение: 500 В, номинальный ток: 24 A. Тип подключения: винтовые зажимы. Расчетное сечение: 2,5 мм², сечение: 0,2 мм² - 4 мм², тип монтажа: РМ-35/7,5, РМ-35/15, цвет: серый

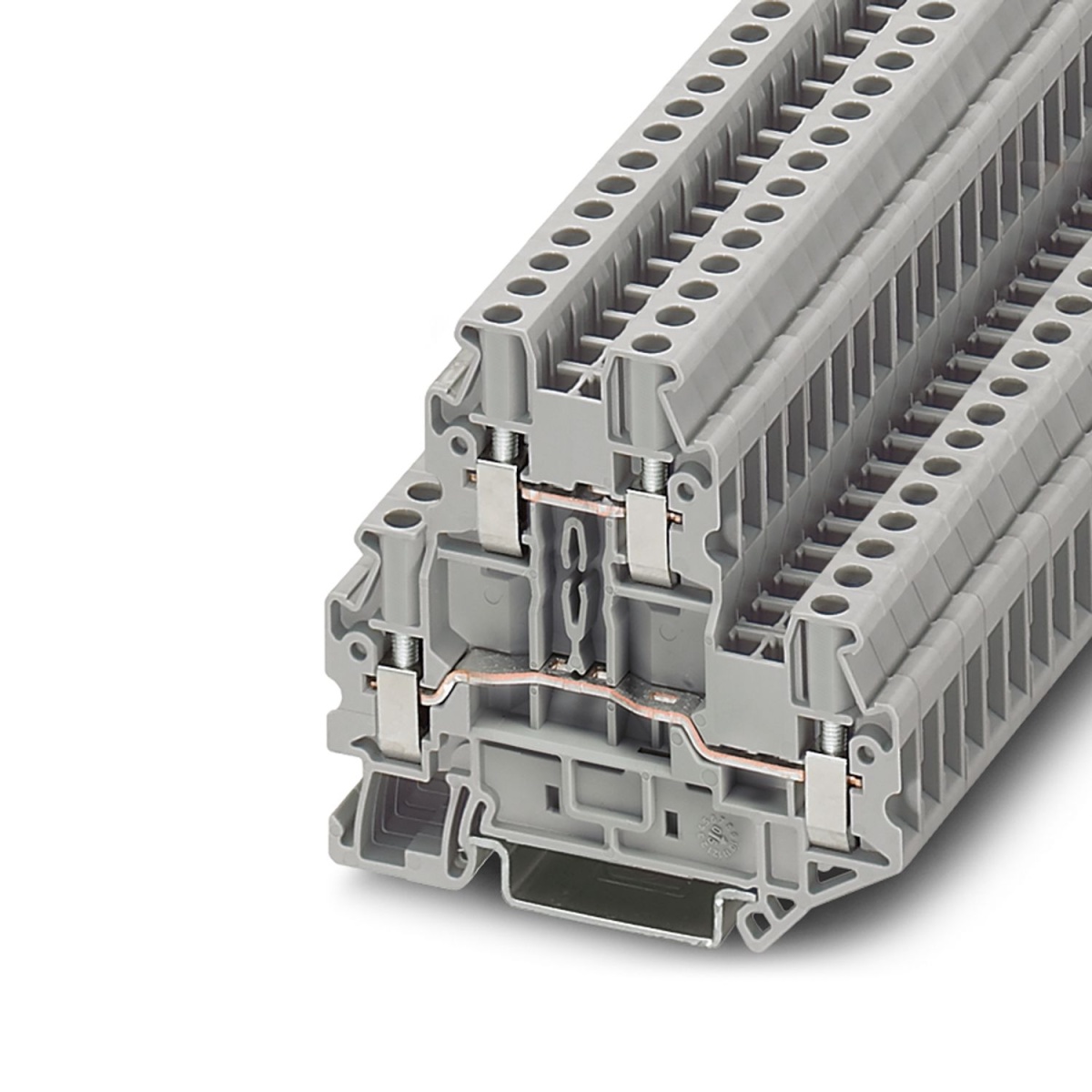

КНВ 2,5-2У, Клемма двухуровневая
Минимальный заказ 50
Норма упаковки 50
Группа изоляционного материала I
ETIM 8.0 EC000897
ECLASS-11.0 27141120
Количество точек подключения 4
Категория перенапряжения III
Потенциалы 2
Количество рядов 2
Открытая боковая стенка Да
Подключение согласно стандарту МЭК 60947-7-1
Температура окружающей среды (при эксплуатации) -60 °C ... 105 °C (макс. кратковременная рабочая температура) -5 °C ... 70 °C
Номинальное напряжение 500 В
Длина 69,9 мм
Высота 64,4 мм
Ширина 5,2 мм
Высота NS 35/15 72,5 мм
Высота NS 35/7,5 65 мм
Ширина крышки 2,2 мм
Цвет cерый
Изоляционный материал ПА 66
Статическое использование изоляционного материала на холоде -60 °C
Отн. температурный индекс изоляционного материала Elec UL746B 130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) 125 °C
Номинальное сечение 2,5 мм²
Номинальное напряжение 500 В
Сечение проводника AWG 26 ... 12
Сечение гибкого провода 0,14 мм² ... 4 мм²
Сечение жесткого провода 0,14 мм² ... 4 мм²
Длина снятия изоляции 9 мм
Калиберная пробка A3
Количество точек подключения на ярус 2
Сечение гибкого проводника [AWG] 26 ... 12
Максимальный ток нагрузки 28 A (при сечении подключаемого провода 4 мм² суммарный ток всех подключенных проводников не должен
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой 0,5 мм² ... 1,5 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) 0,14 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) 0,14 мм² ... 2,5 мм²
Момент затяжки 0,5 ... 0,6 Нм
2 жестких провода одинакового сечения 0,14 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки 0,14 мм² ... 1,5 мм²
2 гибких провода одинакового сечения 0,5 мм² ... 1,5 мм²
Ярус 1+2
Температура окружающей среды (хранение/транспорт) -25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже) -5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка) 30 % ... 70 %
Расчетное импульсное напряжение 6 кВ
Макс. мощность потерь при номинальных условиях 0,77 Вт
Тип монтажа NS 35/7,5 NS 35/15
Резьба винтов M3
Номинальное сечение AWG 14
Маркировка II 2 GD Ex eb IIC Gb
Расчетное напряжение изоляции 320 В
Вес/шт. (без упаковки) 15,2 g
Вес/шт. (с упаковкой) 15,774 g
