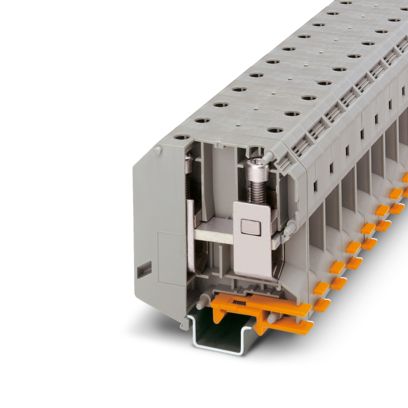

Cиловая клемма, номинальное напряжение: 1000 В, номинальный ток: 232 A, количество точек подсоединения: 2, тип подключения: Винтовые зажимы, Расчетное сечение: 95 мм2, cечение: 25 мм2 - 95 мм2, тип монтажа: NS 35/15, NS 32, цвет: cерый
| Общая информация | Винты с шестигранным углублением |
| Общая информация |
| Указание | Для надежного контакта многожильных проводов рекомендуется их раскручивать. |
| Тип изделия | Силовая клемма |
| Количество точек подключения | 2 |
| Количество рядов | 1 |
| Потенциалы | 1 |
| Изоляционные характеристики |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Расчетное импульсное напряжение | 8 кВ |
| Макс. мощность потерь при номинальных условиях | 7,54 Вт |
| Количество точек подключения на ярус | 2 |
| Номинальное сечение | 95 мм² |
| Ярус 1, подключение сверху и снизу |
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M8 |
| Указание | Винты с шестигранным углублением |
| Момент затяжки | 15 ... 20 Нм |
| Длина снятия изоляции | 33 мм |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Сечение жесткого провода | 25 мм² ... 95 мм² |
| Сечение проводника AWG | 2 ... 3/0 (пересчитано согласно МЭК) |
| Сечение гибкого провода | 35 мм² ... 95 мм² |
| Сечение гибкого проводника [AWG] | 1/0 ... 3/0 (пересчитано согласно МЭК) |
| Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 35 мм² ... 95 мм² |
| Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 35 мм² ... 95 мм² |
| Сечение с жесткой гребенчатой перемычкой | 95 мм² |
| Сечение с гибкой гребенчатой перемычкой | 70 мм² |
| 2 жестких провода одинакового сечения | 25 мм² ... 35 мм² |
| 2 гибких провода одинакового сечения | 25 мм² ... 35 мм² |
| 2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки | 16 мм² ... 35 мм² |
| Номинальный ток | 232 A |
| Максимальный ток нагрузки | 232 A |
| Номинальное напряжение | 1000 В |
| Указание | Внимание: В разделе загрузок Вы найдете разрешение на использование продукции, размеры сечений для подключения и указания для подключения алюминиевых проводников. |
| Номинальное сечение | 95 мм² |
| Расчетные данные (ATEX/IECEx) |
| Маркировка | II 2 GD Ex eb IIC Gb |
| Температурный диапазон применения | -60 °C ... 110 °C |
| Принадлежности, сертифицированные для применения во взрывоопасных областях | 1201934 VDE-ISS 6 |
| 1201659 E/AL-NS 32 |
| 1201662 E/AL-NS 35 |
| Список перемычек | Гребенчатая перемычка / EB 2-25/UKH / 0201362 |
| Гребенчатая перемычка / EB 3-25/UKH / 0201375 |
| Данные перемычки | 177 A (95 мм²) |
| Повышение температуры Ex | 40 К (238,1 A / 95 мм²) |
| при шунтировании с гребенчатой перемычкой | 690 В |
| Расчетное напряжение изоляции | 800 В |
| Выход | (постоянно) |
| Ярус-взрывобезопасность Общие информация |
| Расчетное напряжение | 880 В |
| Расчетный ток | 216 A |
| Максимальный ток нагрузки | 216 A |
| Контактное сопротивление | 0,06 мΩ |
| Параметры подключения Ex Общие информация |
| Диапазон моментов вращения | 15 Нм ... 20 Нм |
| Номинальное сечение | 95 мм² |
| Номинальное сечение AWG | 3/0 |
| Возможности подключения, жесткие проводники | 25 мм² ... 95 мм² |
| Сечение подключаемого провода AWG | 4 ... 3/0 |
| Возможности подключения, гибкие проводники | 35 мм² ... 95 мм² |
| Сечение подключаемого провода AWG | 2 ... 3/0 |
| 2 жестких провода одинакового сечения | 25 мм² ... 35 мм² |
| 2 жестких провода одинакового сечения AWG | 4 ... 2 |
| 2 гибких провода одинакового сечения | 25 мм² ... 35 мм² |
| 2 гибких провода одинакового сечения AWG | 4 ... 2 |
| Чертеж |  |
| Ширина | 25 мм |
| Высота | 83 мм |
| Глубина | 90 мм |
| Глубина на NS 32 | 95 мм |
| Глубина на NS 35/7,5 | 90 мм |
| Глубина на NS 35/15 | 90 мм |
| Цвет | серый (RAL 7042) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Испытание импульсным напряжением |
| Результат | Испытание пройдено |
| Испытание на нагревание |
| Требования, испытание на нагревание | Повышение температуры ≤ 45 K |
| Результат | Испытание пройдено |
| Стойкость к кратковременным токам 95 мм² | 11,4 кA |
| Результат | Испытание пройдено |
| Рабочая электрическая прочность |
| Испытательное напряжение, заданное значение | 2,2 кВ |
| Результат | Испытание пройдено |
| Общая информация |
| Крепление скобами | 15 Нм ... 20 Нм |
| Механические данные |
| Открытая боковая стенка | Нет |
| Механическая прочность |
| Результат | Испытание пройдено |
| Крепление на носителе |
| Монтажная рейка/крепежное основание | NS 32/NS 35 |
| Результат | Испытание пройдено |
| Испытание на повреждение и расшатывание проводника |
| Скорость вращения | 10 (+/- 2) об/мин. |
| Повороты | 135 |
| Сечение провода / масса | 25 мм²/4,5 кг |
| 35 мм²/6,8 кг |
| 95 мм² /14 кг |
| Результат | Испытание пройдено |
| Испытание игольчатым пламенем |
| Время воздействия | 30 c |
| Результат | Испытание пройдено |
| Вибрации/ широкополосные шумы |
| Спецификации по испытанию | DIN EN 50155 (VDE 0115-200):2022-06 |
| Ассортимент | Испытания на долговечность, категория 2, на поворотной тележке |
| Частота | от f1 = 5 Гц до f2 = 250 Гц |
| ASD-уровень | 6,12 (м/с²)²/Гц |
| Ускорение | 3,12г |
| Продолжительность испытания на 1 ось | 5 ч |
| Направление испытания | X-, Y- и Z-ось |
| Результат | Испытание пройдено |
| Ударопрочность |
| Спецификации по испытанию | DIN EN 50155 (VDE 0115-200):2022-06 |
| Форма удара | Полусинусоида |
| Ускорение | 5г |
| Продолжительность удара | 30 мс |
| Количество ударов в 1 направлении | 3 |
| Направление испытания | X-, Y- и Z-ось (положит. и отрицат.) |
| Результат | Испытание пройдено |
| Условия окружающей среды |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.) |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C) |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 20 % ... 90 % |
| Допустимая влажность воздуха (хранение / транспортировка) | 30 % ... 70 % |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Тип монтажа | NS 35/15 |
| NS 32 |
| Крепление скобами | 15 Нм ... 20 Нм |
| Номер артикула | 3010013 |
| Упаковочная единица | 3 Количество |
| Минимальное количество, предусмотренное условиями заказа | 3 Количество |
| Ключ изделия | BE1311 |
| GTIN | 4017918091835 |
| Вес/шт. (с упаковкой) | 232,4 g |
| Вес/шт. (без упаковки) | 204 g |
| Номер таможенного тарифа | 85369010 |
| Страна происхождения | IN |
