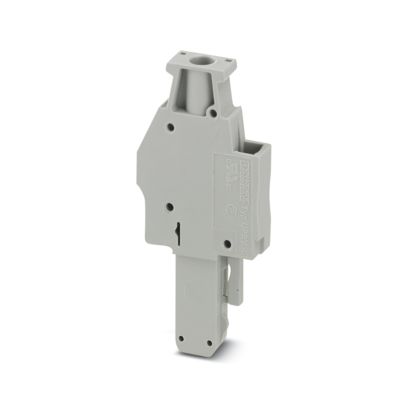

Штекер, номинальное напряжение: 800 В, номинальный ток: 32 A, полюсов: 1, тип подключения: Винтовые зажимы, Расчетное сечение: 4 мм2, cечение: 0,14 мм2- 6 мм2, цвет: cерый

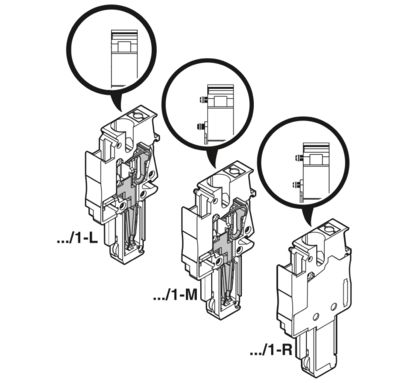

Штекерный элемент слева, корпус слева без вставной цапфы, справа открытый без крышки
| Тип изделия | Клеммные разъемы |
| Полюсов | 1 |
| Размер шага | 6,2 мм |
| Потенциалы | 1 |
| Изоляционные характеристики |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Расчетное импульсное напряжение | 8 кВ |
| Номинальное сечение | 4 мм² |
| Резьба винтов | M3 |
| Момент затяжки | 0,6 ... 0,8 Нм |
| Длина снятия изоляции | 9 мм |
| Калиберная пробка | A4 |
| Подключение согласно стандарту | МЭК 61984 |
| Сечение жесткого провода | 0,14 мм² ... 6 мм² |
| Сечение проводника AWG | 26 ... 10 (пересчитано согласно МЭК) |
| Сечение гибкого провода | 0,14 мм² ... 6 мм² |
| Сечение гибкого проводника [AWG] | 26 ... 10 (пересчитано согласно МЭК) |
| Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 0,14 мм² ... 4 мм² |
| Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 0,14 мм² ... 4 мм² |
| 2 жестких провода одинакового сечения | 0,14 мм² ... 1,5 мм² |
| 2 гибких провода одинакового сечения | 0,14 мм² ... 1,5 мм² |
| 2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки | 0,14 мм² ... 1,5 мм² |
| 2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой | 0,5 мм² ... 1 мм² |
| Номинальный ток | 32 A |
| Максимальный ток нагрузки | 32 A (для кабеля сечением 6 мм²) |
| Номинальное напряжение | 800 В |
| Номинальное сечение | 4 мм² |
| Ширина | 6,2 мм |
| Высота | 22 мм |
| Глубина | 48,5 мм |
| Длина | 22 мм |
| Размер шага | 6,2 мм |
| Цвет | серый (RAL 7042) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Условия окружающей среды |

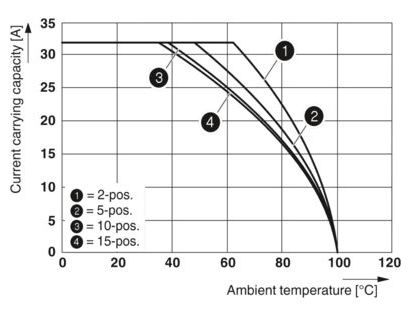

| Температура окружающей среды (при эксплуатации) | -60 °C (макс. рабочая температура указана в кривой изменения характеристик) |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C) |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 20 % ... 90 % |
| Допустимая влажность воздуха (хранение / транспортировка) | 30 % ... 70 % |
| Подключение согласно стандарту | МЭК 61984 |
| Номер артикула | 3045716 |
| Упаковочная единица | 50 Количество |
| Минимальное количество, предусмотренное условиями заказа | 50 Количество |
| Ключ изделия | BE1144 |
| GTIN | 4046356083133 |
| Вес/шт. (с упаковкой) | 6,194 g |
| Вес/шт. (без упаковки) | 5,74 g |
| Номер таможенного тарифа | 85366990 |
| Страна происхождения | TR |
