Клемма для предохранителя, тип предохранителя: Стекло / керамика / ..., тип предохранителей: G / 5 x 20, номинальное напряжение: 24 В, номинальный ток: 6,3 A, тип подключения: Винтовые зажимы, Расчетное сечение: 4 мм2, cечение: 0,14 мм2- 6 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: черный

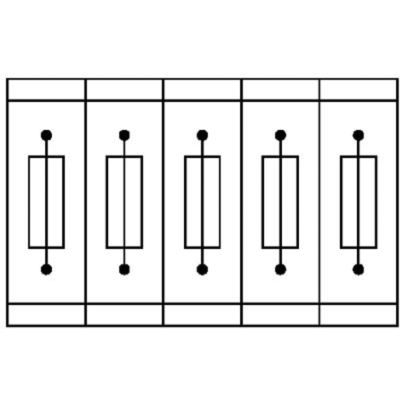

| Общая информация | Ток определяется типом используемого предохранителя, напряжение определяется параметрами индикатора.
При выходе из строя предохранителя выходная цепь продолжает оставаться под напряжением. |
| Тип изделия | Предохранительная клемма |
| Область применения | Железнодорожная индустрия |
| Машиностроение |
| Производство комплектного оборудования |
| Количество точек подключения | 2 |
| Количество рядов | 1 |
| Потенциалы | 1 |
| Изоляционные характеристики |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Тип предохранителя | Стекло / керамика / ... |
| Расчетное импульсное напряжение | 6 кВ |
| Макс. мощность потерь при номинальных условиях | 1,02 Вт |
| Предохранитель | G / 5 x 20 |
| Диапазон напряжений, индикатор | 12 В AC/DC ... 30 В AC/DC |
| Диапазон токов, индикатор | 0,31 мА ... 0,95 мА |
| Рассеиваемая мощность, макс. | макс. 1,6 Вт (при отдельном расположении клеммного блока предохранителя в случае перегрузки) |
| макс. 1,6 Вт (совместноe расположениe с несколькими клеммными блоками предохранителя при перегрузки ) |
| макс. 4 Вт (oтдельное расположение клеммного блока предохранителя при коротком замыкании) |
| макс. 2,5 Вт (cовместное расположение с несколькими клеммными блоками предохранителя при коротком замыкании) |
| Диапазон напряжений, индикатор | 12 В AC/DC ... 30 В AC/DC |
| Количество точек подключения на ярус | 2 |
| Номинальное сечение | 4 мм² |
| Резьба винтов | M3 |
| Момент затяжки | 0,6 ... 0,8 Нм |
| Длина снятия изоляции | 9 мм |
| Калиберная пробка | A4 |
| Подключение согласно стандарту | МЭК 60947-7-3 |
| Сечение жесткого провода | 0,14 мм² ... 6 мм² |
| Сечение проводника AWG | 26 ... 10 (пересчитано согласно МЭК) |
| Сечение гибкого провода | 0,14 мм² ... 6 мм² |
| Сечение гибкого проводника [AWG] | 26 ... 10 (пересчитано согласно МЭК) |
| Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 0,25 мм² ... 4 мм² |
| Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 0,14 мм² ... 4 мм² |
| 2 жестких провода одинакового сечения | 0,14 мм² ... 1,5 мм² |
| 2 гибких провода одинакового сечения | 0,14 мм² ... 1,5 мм² |
| 2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки | 0,14 мм² ... 1,5 мм² |
| 2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой | 0,5 мм² ... 1,5 мм² |
| Номинальный ток | 6,3 A |
| Максимальный ток нагрузки | 6,3 A (Ток определяется установленным предохранителем.) |
| Номинальное напряжение | 24 В |
| Номинальное сечение | 4 мм² |
| Ширина | 6,2 мм |
| Высота | 57,8 мм |
| Глубина на NS 35/7,5 | 75,6 мм |
| Глубина на NS 35/15 | 83,1 мм |
| Цвет | черный (RAL 9005) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Механические данные |
| Открытая боковая стенка | Нет |
| Условия окружающей среды |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.) |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C) |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 20 % ... 90 % |
| Допустимая влажность воздуха (хранение / транспортировка) | 30 % ... 70 % |
| Подключение согласно стандарту | МЭК 60947-7-3 |
| Тип монтажа | NS 35/7,5 |
| NS 35/15 |
| Номер артикула | 3046090 |
| Упаковочная единица | 50 Количество |
| Минимальное количество, предусмотренное условиями заказа | 50 Количество |
| Ключ изделия | BE1134 |
| Страница каталога | Стр. 161 (C-1-2019) |
| GTIN | 4017918956585 |
| Вес/шт. (с упаковкой) | 17,27 g |
| Вес/шт. (без упаковки) | 16,4 g |
| Номер таможенного тарифа | 85369095 |
| Страна происхождения | DE |
