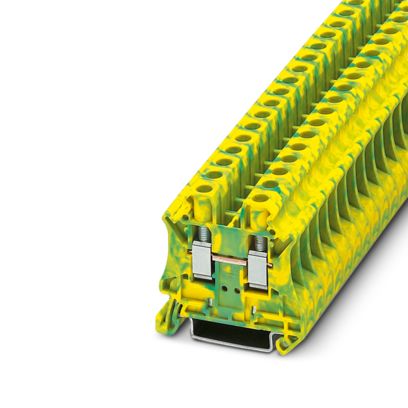

Заземляющая клемма, количество точек подсоединения: 2, тип подключения: Винтовые зажимы, cечение: 0,2 мм2 - 10 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: желто-зел.
| Тип изделия | Заземляющая клемма |
| Серия изделий | UT |
| Область применения | Железнодорожная индустрия |
| Машиностроение |
| Производство комплектного оборудования |
| Обрабатывающая промышленность |
| Количество точек подключения | 2 |
| Количество рядов | 1 |
| Изоляционные характеристики |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Расчетное импульсное напряжение | 8 кВ |
| Макс. мощность потерь при номинальных условиях | 1,31 Вт |
| Количество точек подключения на ярус | 2 |
| Номинальное сечение | 6 мм² |
| Номинальное сечение AWG | 8 |
| 1-этажные, подключение сверху и снизу |
| Резьба винтов | M4 |
| Указание | Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току. |
| Момент затяжки | 1,5 ... 1,8 Нм |
| Длина снятия изоляции | 10 мм |
| Калиберная пробка | A5 |
| Подключение согласно стандарту | МЭК 60947-7-2 |
| Сечение жесткого провода | 0,2 мм² ... 10 мм² |
| Сечение проводника AWG | 24 ... 6 (пересчитано согласно МЭК) |
| Сечение гибкого провода | 0,2 мм² ... 10 мм² |
| Сечение гибкого проводника [AWG] | 24 ... 8 (пересчитано согласно МЭК) |
| Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 0,2 мм² ... 6 мм² |
| Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 0,2 мм² ... 6 мм² |
| Указание | Внимание: В разделе загрузок Вы найдете разрешение на использование продукции, размеры сечений для подключения и указания для подключения алюминиевых проводников. |
| Расчетные данные (ATEX/IECEx) |
| Маркировка | II 2 GD Ex eb IIC Gb |
| Температурный диапазон применения | -60 °C ... 110 °C |
| Принадлежности, сертифицированные для применения во взрывоопасных областях | 3047028 D-UT 2,5/10 |
| 1205066 SZS 1,0X4,0 VDE |
| 3022276 CLIPFIX 35-5 |
| 3022218 CLIPFIX 35 |
| Выход | (постоянно) |
| Параметры подключения Ex Общие информация |
| Диапазон моментов вращения | 1,5 Нм ... 1,8 Нм |
| Номинальное сечение | 6 мм² |
| Номинальное сечение AWG | 10 |
| Возможности подключения, жесткие проводники | 0,2 мм² ... 10 мм² |
| Сечение подключаемого провода AWG | 24 ... 8 |
| Возможности подключения, гибкие проводники | 0,2 мм² ... 6 мм² |
| Сечение подключаемого провода AWG | 24 ... 10 |
| Ширина | 8,2 мм |
| Ширина крышки | 2,2 мм |
| Высота | 47,7 мм |
| Глубина | 46,9 мм |
| Глубина на NS 35/7,5 | 47,5 мм |
| Глубина на NS 35/15 | 55 мм |
| Цвет | желто-зеленый |
| Класс воспламеняемости согласно UL 94 | V0 |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Механические данные |
| Открытая боковая стенка | Да |
| Вибрации/ широкополосные шумы |
| Спецификации по испытанию | DIN EN 50155 (VDE 0115-200):2018-05 |
| Ассортимент | Испытания на долговечность, категория 2, на поворотной тележке |
| Частота | от f1 = 5 Гц до f2 = 250 Гц |
| ASD-уровень | 6,12 (м/с²)²/Гц |
| Ускорение | 3,12г |
| Продолжительность испытания на 1 ось | 5 ч |
| Направление испытания | X-, Y- и Z-ось |
| Ударопрочность |
| Форма удара | Полусинусоида |
| Ускорение | 30г |
| Продолжительность удара | 18 мс |
| Количество ударов в 1 направлении | 3 |
| Направление испытания | X-, Y- и Z-ось (положит. и отрицат.) |
| Условия окружающей среды |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.) |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C) |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 20 % ... 90 % |
| Допустимая влажность воздуха (хранение / транспортировка) | 30 % ... 70 % |
| Подключение согласно стандарту | МЭК 60947-7-2 |
| Тип монтажа | NS 35/7,5 |
| NS 35/15 |
| Номер артикула | 3044157 |
| Упаковочная единица | 50 Количество |
| Минимальное количество, предусмотренное условиями заказа | 1 Количество |
| Ключ изделия | BE1121 |
| Страница каталога | Стр. 173 (C-1-2019) |
| GTIN | 4017918960414 |
| Вес/шт. (с упаковкой) | 22,1 g |
| Вес/шт. (без упаковки) | 21,6 g |
| Номер таможенного тарифа | 85369010 |
| Страна происхождения | DE |
